Baza conversiei PCM este modulul R-2R discret complementar pe 26 de biți, dezvoltat intern pentru DR80N. Rețeaua în scară, realizată din rezistențe de precizie, generează direct semnalul analog pe baza codului digital. Funcționarea precisă a construcției este asigurată de potrivirea strânsă a rezistențelor și de arhitectura atent optimizată a circuitului.

DSD-ul primește un traseu separat al semnalului: în modul DIRECT DSD, fluxul de biți ajunge direct în matricea reală de comutare pe 1 bit, fără conversie PCM intermediară. Dispozitivul procesează semnalul prin USB și redare în rețea până la DSD1024 nativ, iar prin intrarea IIS/I2S până la DSD2048 nativ.

Elementul central al procesării digitale este FPGA-ul programabil. Acesta gestionează ceasul, formarea semnalului digital și demodularea DoP, precum și comutarea fără zgomot între modurile PCM și DSD. Logica adaptată sarcinilor pregătește fiecare format de intrare pentru modul de conversie corespunzător.

Conexiunea USB este gestionată de interfața dezvoltată în comun de GUSTARD și compania italiană Amanero, bazată pe un controler i.MX RT1011 cu arhitectură ARM Cortex-M7. Sincronizarea precisă a fluxurilor audio de înaltă rezoluție este asigurată de modulul de ceas CK01 cu jitter în domeniul femtosecundelor.

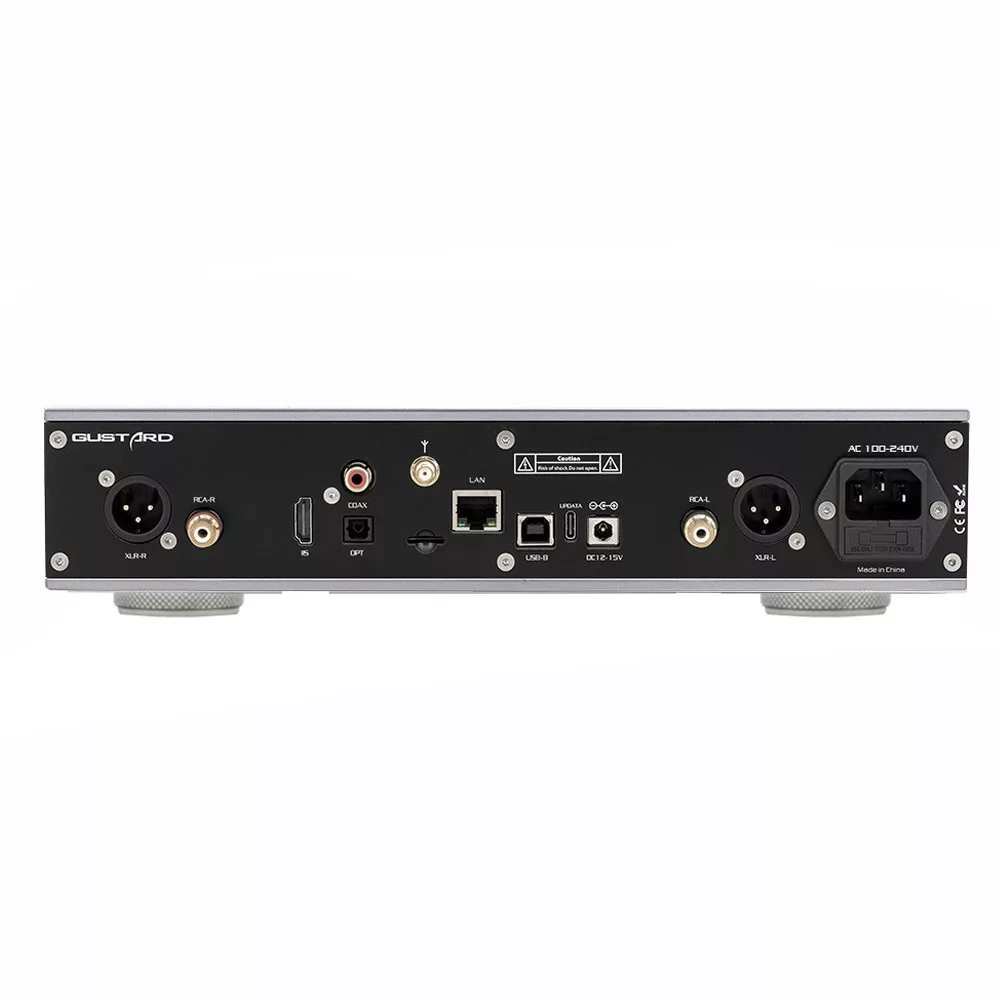

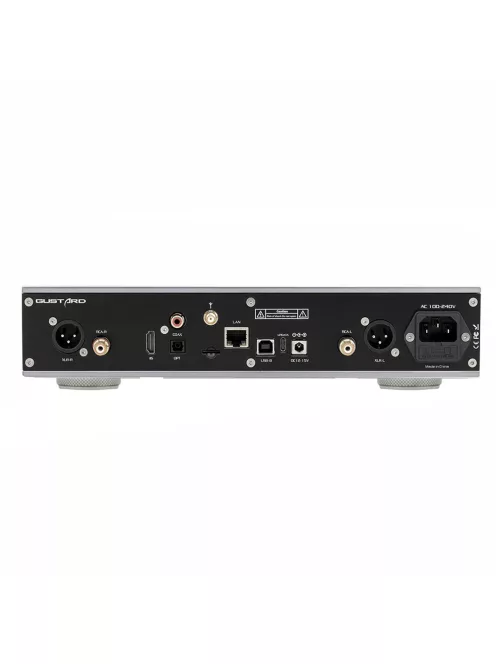

Partea de intrare poate fi adaptată la diferite tipuri de surse, de la redare pe computer până la transporturi digitale și mecanisme de CD. Pe lângă intrarea USB-B, coaxială și optică, este disponibil și un conector IIS/I2S în format HDMI. Acesta din urmă poate procesa PCM 32 bit / 1536 kHz și DSD2048 nativ, în timp ce intrarea USB poate gestiona PCM 32 bit / 768 kHz și DSD1024 nativ.

Pentru surse fără fir se poate utiliza o conexiune Bluetooth 5.1 bazată pe platforma Qualcomm QCC5125. Suportul pentru codecurile LDAC, AAC, SBC, aptX, aptX LL și aptX HD face ca DR80N să poată fi folosit cu diverse dispozitive mobile și surse Bluetooth.

Puntea de rețea CelWare 5.x integrată în DR80N completează arhitectura DAC-ului discret R-2R cu redare muzicală directă din rețea. Mediul hardware și software dedicat este concentrat pe sarcinile necesare pentru redarea muzicii, iar kernel-ul Linux optimizat oferă procesare audio în timp real și programare cu prioritate hardware pentru un transfer de date cu latență redusă și precizie ridicată.

Printre serviciile de rețea se numără Roon Bridge, AirPlay, UPnP, TME Connect, Qobuz Connect și HQPlayer NAA. Fiecare protocol poate fi activat sau dezactivat pe Windows și macOS prin interfața web dr80.local, iar pe dispozitivele Android și iOS prin aplicația Bridge.

Etajul analogic al DR80N are un răspuns în frecvență în modul OS de 20 Hz–20 kHz, cu o abatere de ±0,2 dB. Gama dinamică de peste 114 dB și raportul semnal-zgomot de peste 115 dB asigură un domeniu util larg al semnalului, în timp ce THD+N la 1 kHz este de maximum 0,003%.

A diafonia dintre canalul stâng și cel drept la 1 kHz este sub −134 dB, iar EN IMD este de aproximativ 0,009% la nivel de semnal de 0 dBFS. Aceste valori caracterizează distorsiunea redusă a etajului de ieșire analogic și gradul ridicat de separare a canalelor.

Alimentarea utilizează filtrare segmentată și reglare de tensiune pe mai multe ramuri, astfel încât fiecare bloc de circuit primește propria linie de alimentare. Această structură reduce interacțiunile dintre modulele digitale și analogice, precum și diafonia în interiorul circuitului.

DR80N poate fi alimentat de la sursa de alimentare de rețea integrată, cu zgomot redus, sau de la o sursă de curent continuu externă de 12–15 V, cu o capacitate de cel puțin 2 A. Carcasa din aluminiu eloxat este disponibilă în variantele negru și argintiu, iar consumul de energie al aparatului este sub 12 W.

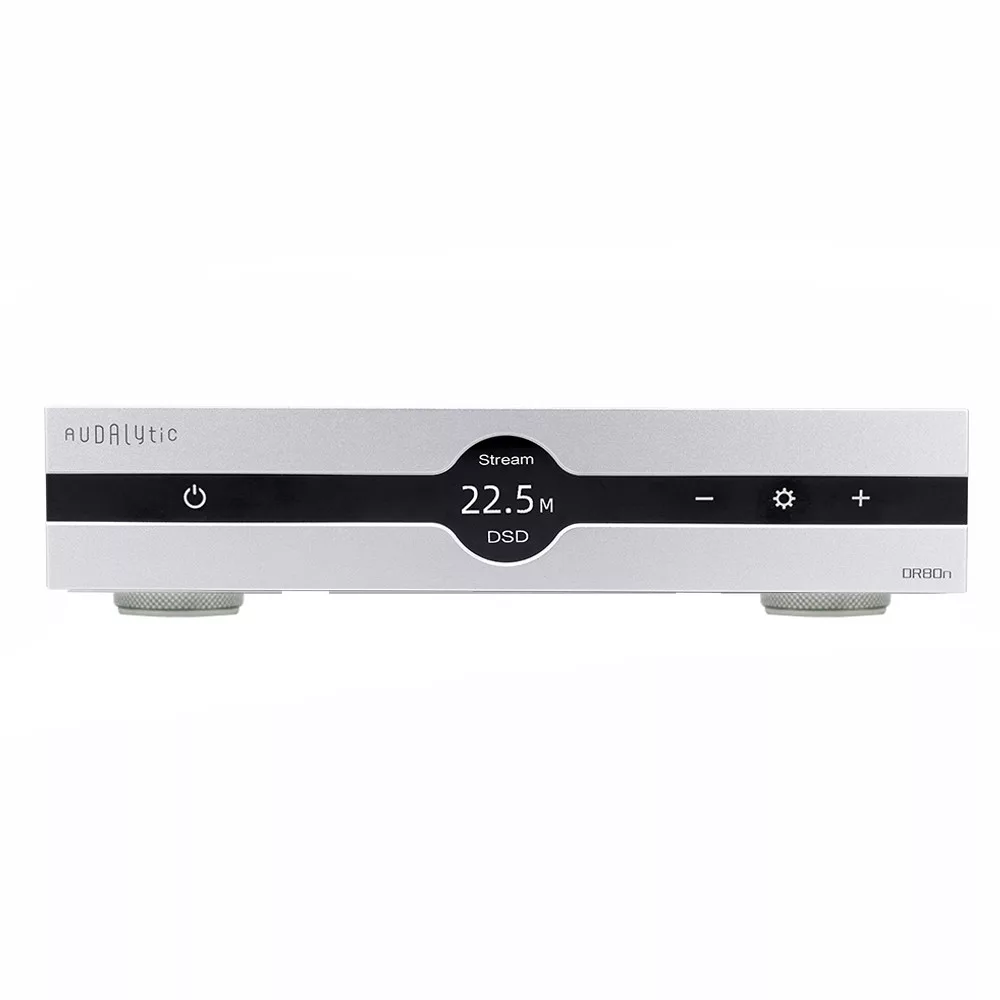

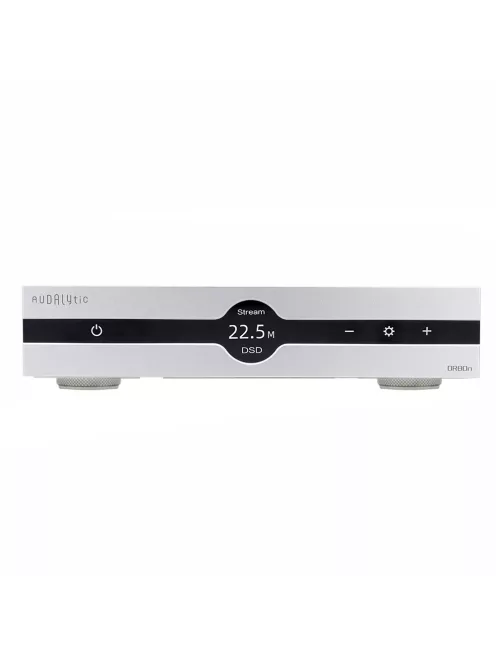

Utilizarea zilnică este facilitată de un ecran LCD cu luminozitate reglabilă și de o bară de comandă tactilă pe panoul frontal. Lângă comutatorul de standby, butoanele minus, setare și plus oferă acces direct la cele mai importante funcții, iar ecranul poate fi estompat automat.
