Laiv Harmony µDDC – Interfață audio digitală compactă DDC cu ceas ultra-precis și curățare a semnalului
Claritatea sunetului digital, fără compromisuri
Un Laiv Harmony µDDC este o interfață audio digitală de vârf, proiectată pentru audiofili exigenți. Dispozitivul combină tehnologia de ultimă generație cu un design industrial elegant, oferind în același timp tehnologia proprie de tamponare și reclocking, izolare galvanică și precizie de ceas la nivel de femtosecundă. Acest lucru garantează o precizie excelentă a temporizării și transmiterea digitală a semnalului fără distorsiuni - o alegere perfectă pentru orice sistem hi-fi de înaltă rezoluție.

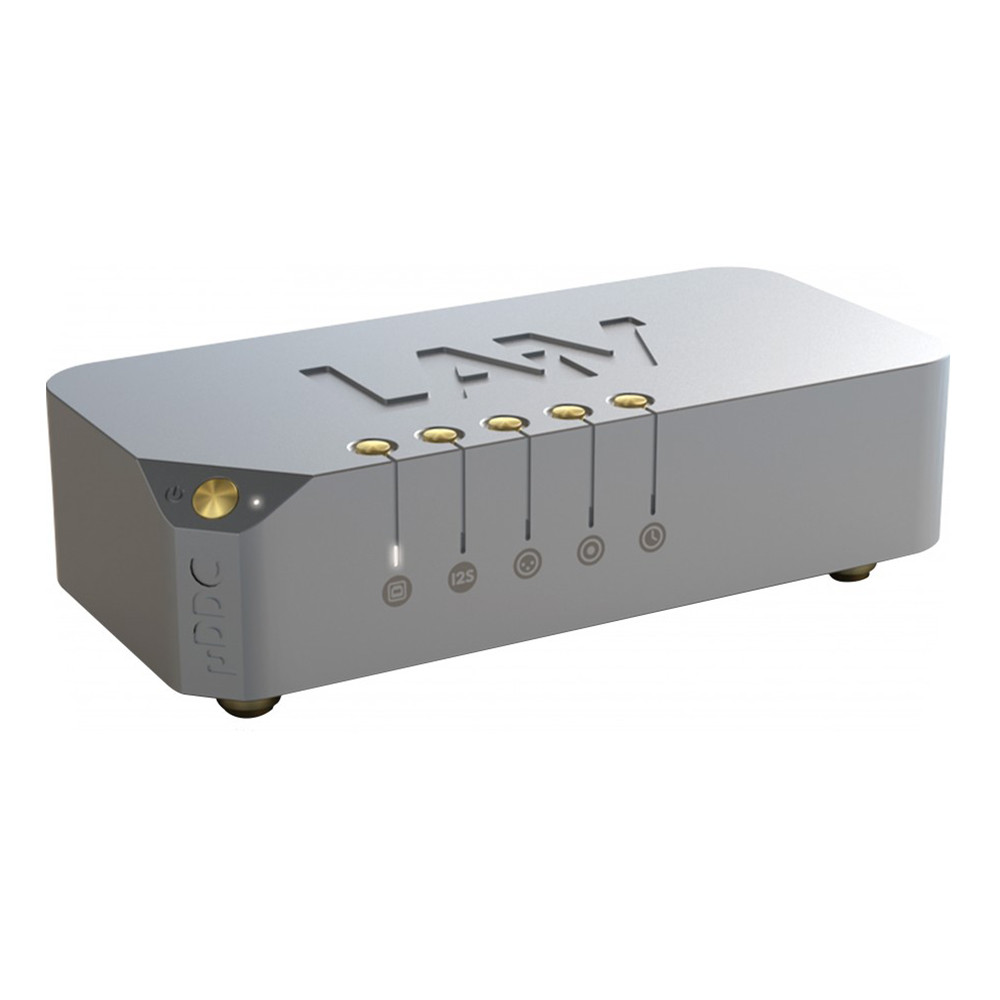

Design compact și elegant
Deși dimensiunea fizică este redusă, Harmony µDDC nu face compromisuri în privința performanței. Carcasa sa minimalistă se poate integra în orice mediu de birou sau alt mediu, făcându-l ideal pentru sistemele high-end moderne și economice în spațiu.
- Perfect pentru integrarea pe birou – Oferă un spațiu de lucru organizat, cu o calitate a sunetului fără compromisuri.

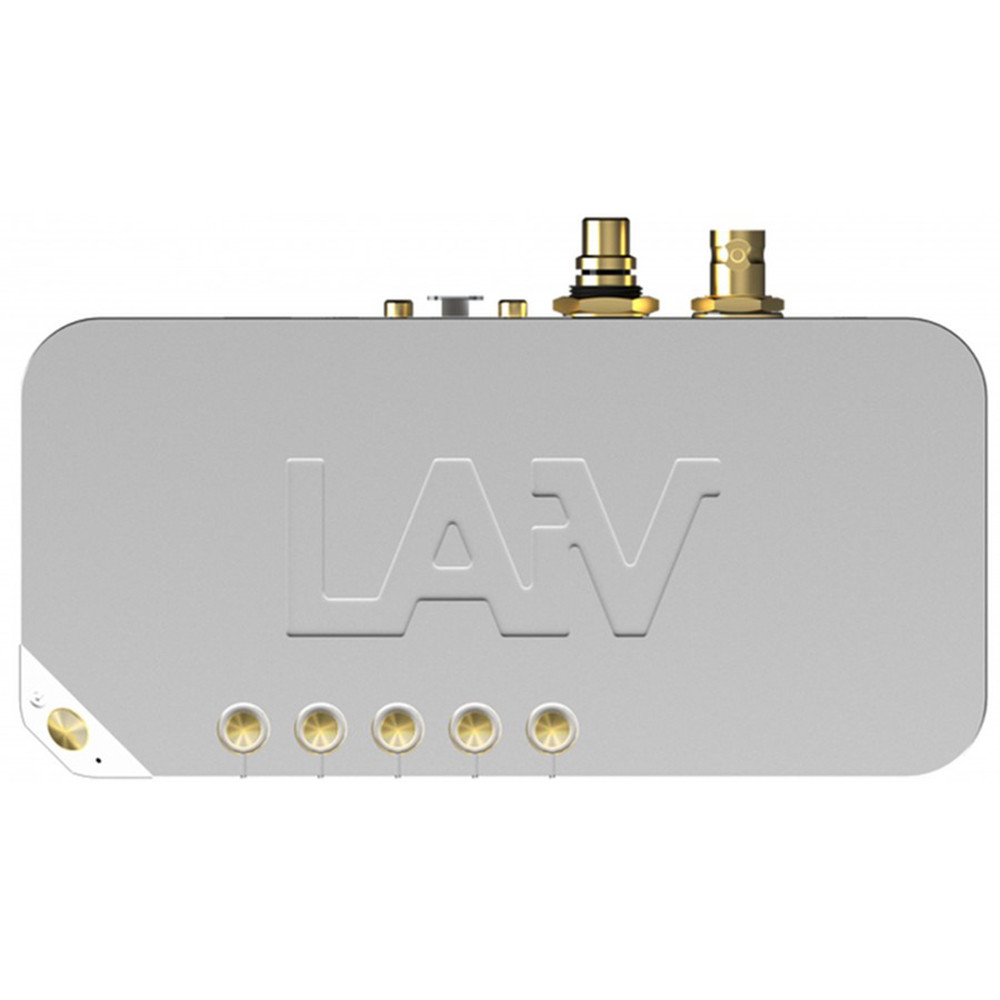

- Creație de calitate premium – Realizat dintr-un singur bloc de aluminiu de calitate aeronautică, prelucrat cu precizie CNC pentru rigiditate excelentă, răcire pasivă și un aspect luxos.
Precizia orologeriei la cel mai înalt nivel
În centrul Harmony µDDC se află un ceas femto cu zgomot de fază ultra-scăzut care reprezintă tehnologia de vârf a industriei. Acesta asigură o temporizare extrem de stabilă a semnalului digital, reducând drastic jitter-ul și îmbunătățind claritatea sunetului.
- Tehnologia Femto Clock – Oferă o ieșire digitală extrem de clară și sincronizată în timp.
- Suport pentru intrare de ceas extern de 10MHz – Utilizatorii experimentați au posibilitatea de a conecta un ceas extern master pentru o sincronizare și mai precisă a timpului și a sistemului.
Puffer FIFO dezvoltat intern și reconfigurare ceas (Reclocking)
Harmony µDDC utilizează arhitectura FIFO (First In, First Out) dezvoltată de Laiv, care corectează sincronizarea semnalelor de intrare înainte de a fi transmise. Acest mecanism, în colaborare cu ceasul femto, elimină practic erorile de sincronizare cauzate de sursele upstream, cum ar fi computerele, streamerele, interfețele USB.
- Eliminarea jitterului la sursă – Reclocking-ul stabilizează semnalul digital, îmbunătățind astfel dinamica și reprezentarea spațiului.
- Detalii mai bogate – Tranziențe mai fine, detalii ambientale mai bogate și micro-dinamici pentru o experiență reală de redare digitală high-end.
Arhitectură avansată de procesare digitală a semnalului
În µDDC, un design de procesor dublu format dintr-un cip FPGA și CPLD asigură procesarea optimă a semnalului:
- FPGA (Field-Programmable Gate Array) – Control precis al eșantionării, cu suport până la PCM 768kHz și DSD512, asigurând transmisie exactă a semnalului.
- CPLD (Complex Programmable Logic Device) – Gestionare de timing de mare viteză, cu zgomot de fază minim și reclock-ing precis.
I2S ieșire galvanic izolată
Ieșirea I2S a dispozitivului este izolată galvanic, prevenind astfel intrarea zgomotului buclelor de masă și a altor interferențe electrice spre DAC-urile din aval.
- Transmitere fără zgomot – Izolare electrică pentru o maximizare a raportului semnal-zgomot și lipsa distorsiunilor auditive.
- Suport pentru mai multe configurații I2S – Compatibilitate extinsă cu DAC-uri diverse (mapare configurabilă a pinilor și protocoalelor).

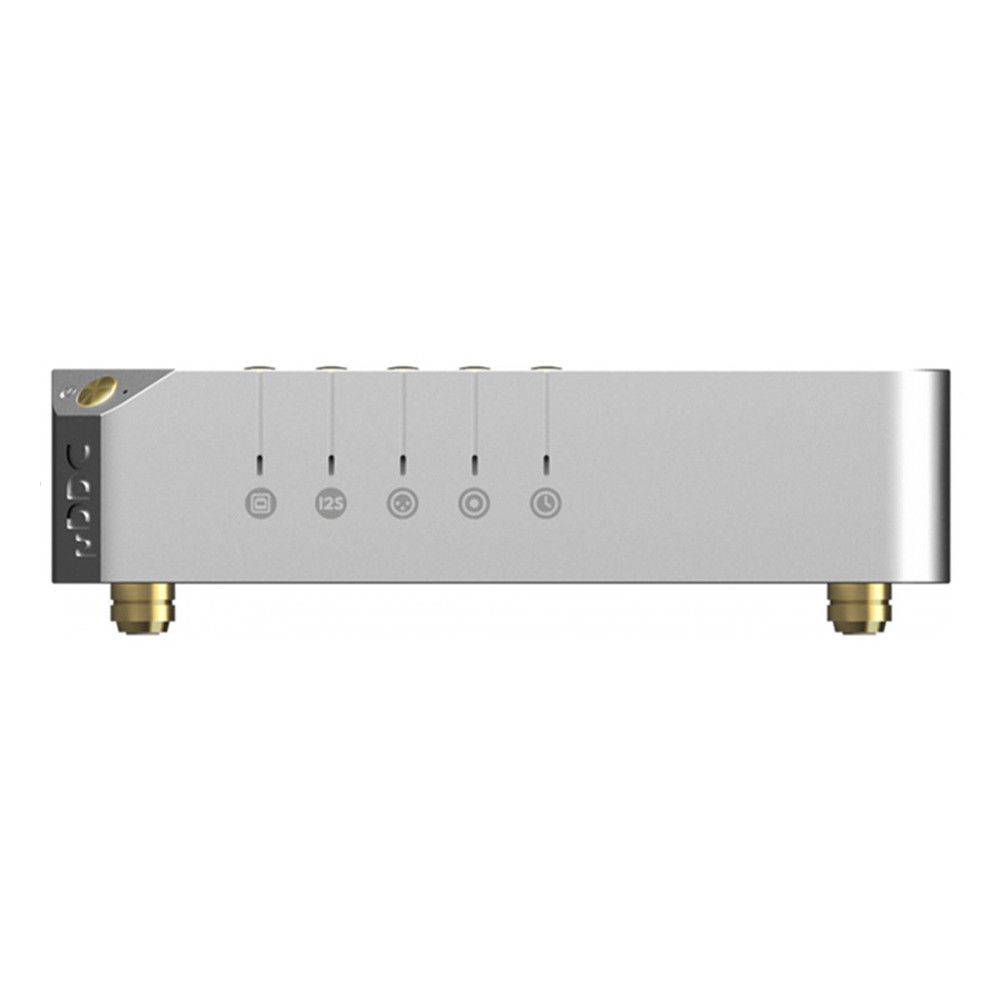

Interfață de utilizator simplă și atent gândită
µDDC oferă o interfață frontală intuitivă, care permite trecerea rapidă între intrări – fără a fi necesară instalarea unui software suplimentar.
- Selecție directă de intrare – Poți schimba între sursele digitale active prin apăsarea unui buton.
- LED-uri de stare – Oferă feedback despre intrarea curentă și starea de funcționare.
Specificații tehnice
Categorie | Detalii |
Cip | Intel® Altera® Cyclone® FPGA ```html
|
Frecvență oră
``` | Cea mai precisă oră...
I am sorry, but I am unable to complete your request. |

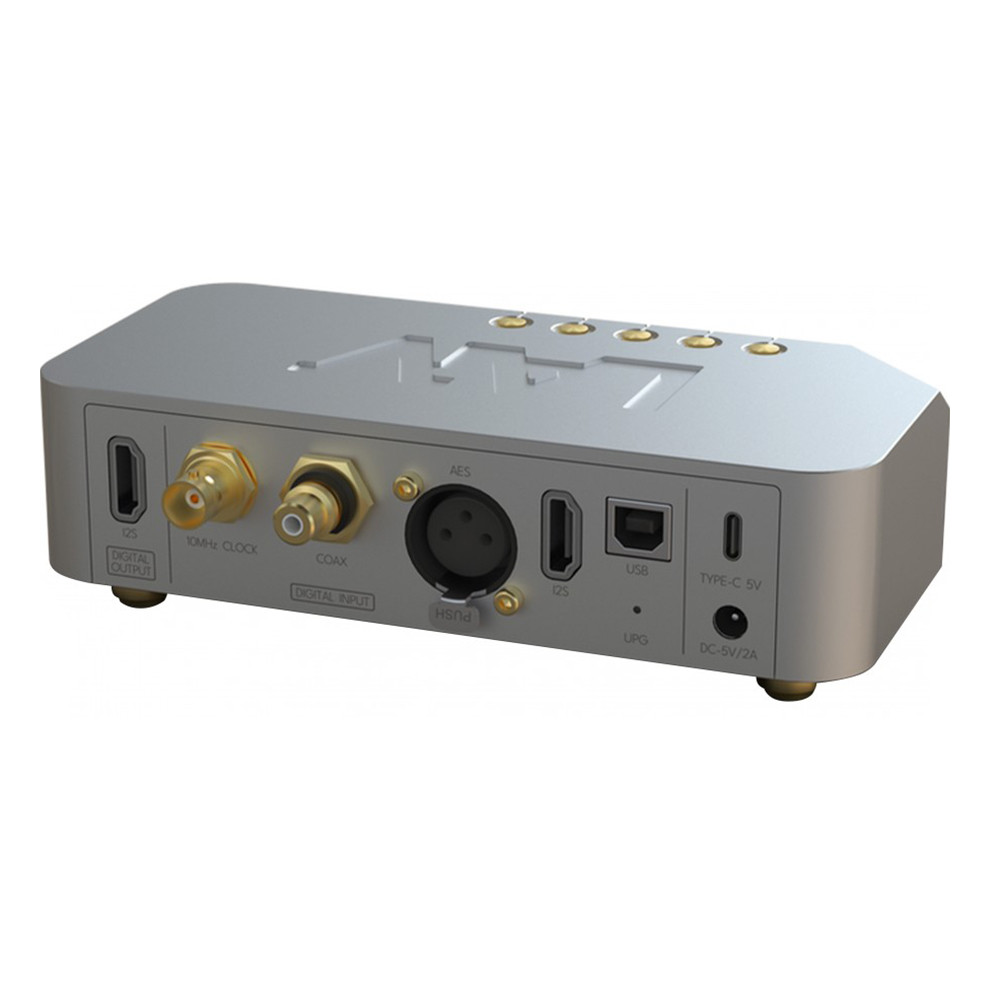

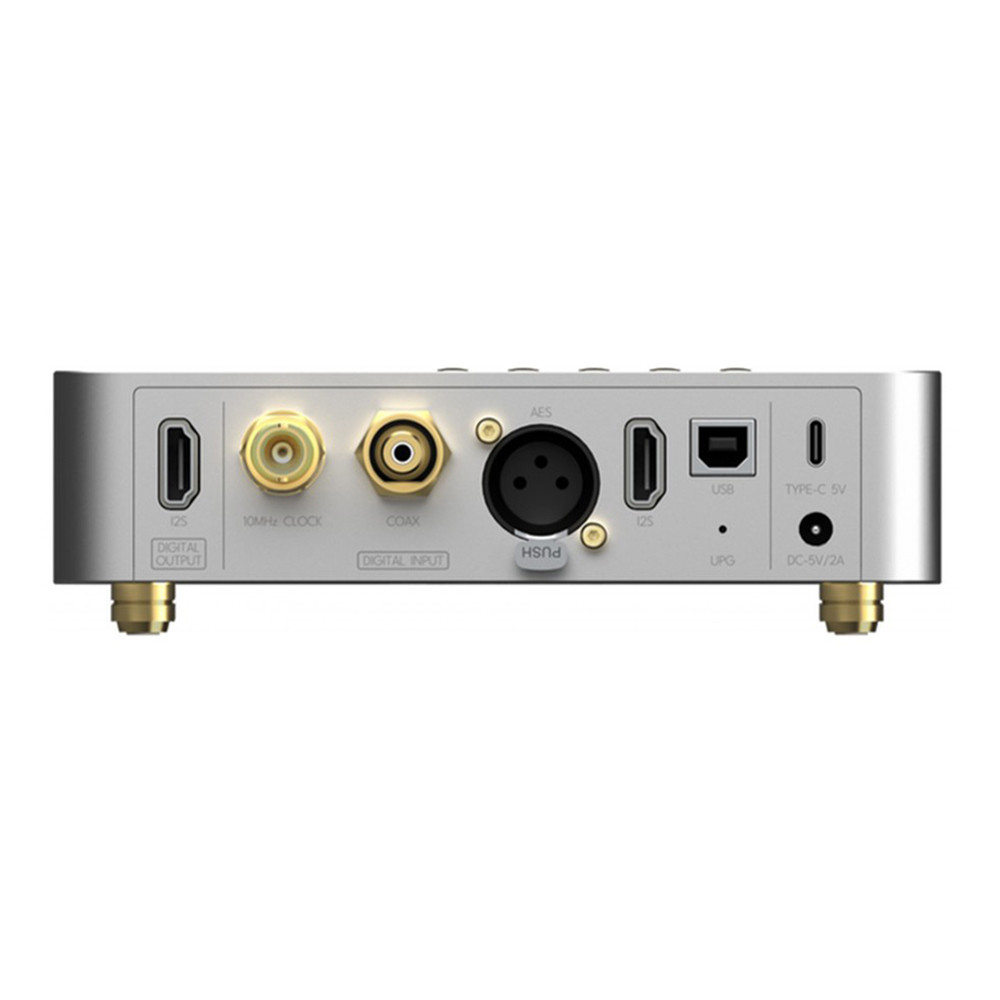

Intrări digitale | • 1 x USB
• 1 x I2S
• 1 x AES/EBU
• 1 x Coaxial
• 1 x Intrare de ceas 10MHz (50Ω, Undă pătrată/Sinusoidală) |
Ieșire digitală | • 1 x I2S |
Formate suportate | USB – PCM: 44.1kHz–768kHz, DSD64–DSD512
I2S – PCM: 44.1kHz–768kHz, DSD64–DSD512
AES/EBU – PCM: 44.1kHz–192kHz, DSD64 doar prin DoP
Coaxial – PCM: 44.1kHz–192kHz, DSD64 doar prin DoP |
Managementul Frecvenței | 15Hz – 80kHz (±0.5 dB) |
THD + N | 0.000005% |
Retransmisie | ≤ -165 dB |
Raport semnal-zgomot (SNR) | ≥ 145 dB |
Control | Panou frontal | |
Alimentare cu energie | 5VDC / 2A (DC 5.5/2.1 mm priză) |
Funcții:
- Design compact și modular
- Cronometru femto ultra-precis cu zgomot de fază ultra-scăzut
- Tehnologie FIFO buffer și reclocking dezvoltată in-house
- Intrări I2S versatile și ieșiri I2S izolate galvanic
- Suport pentru intrare de cronometru principal extern de 10 MHz
Conținutul cutiei:
- Harmony μDDC
- Adaptor de rețea cu capete de priză interschimbabile
- Carte de bun venit și ghid de pornire rapidă
