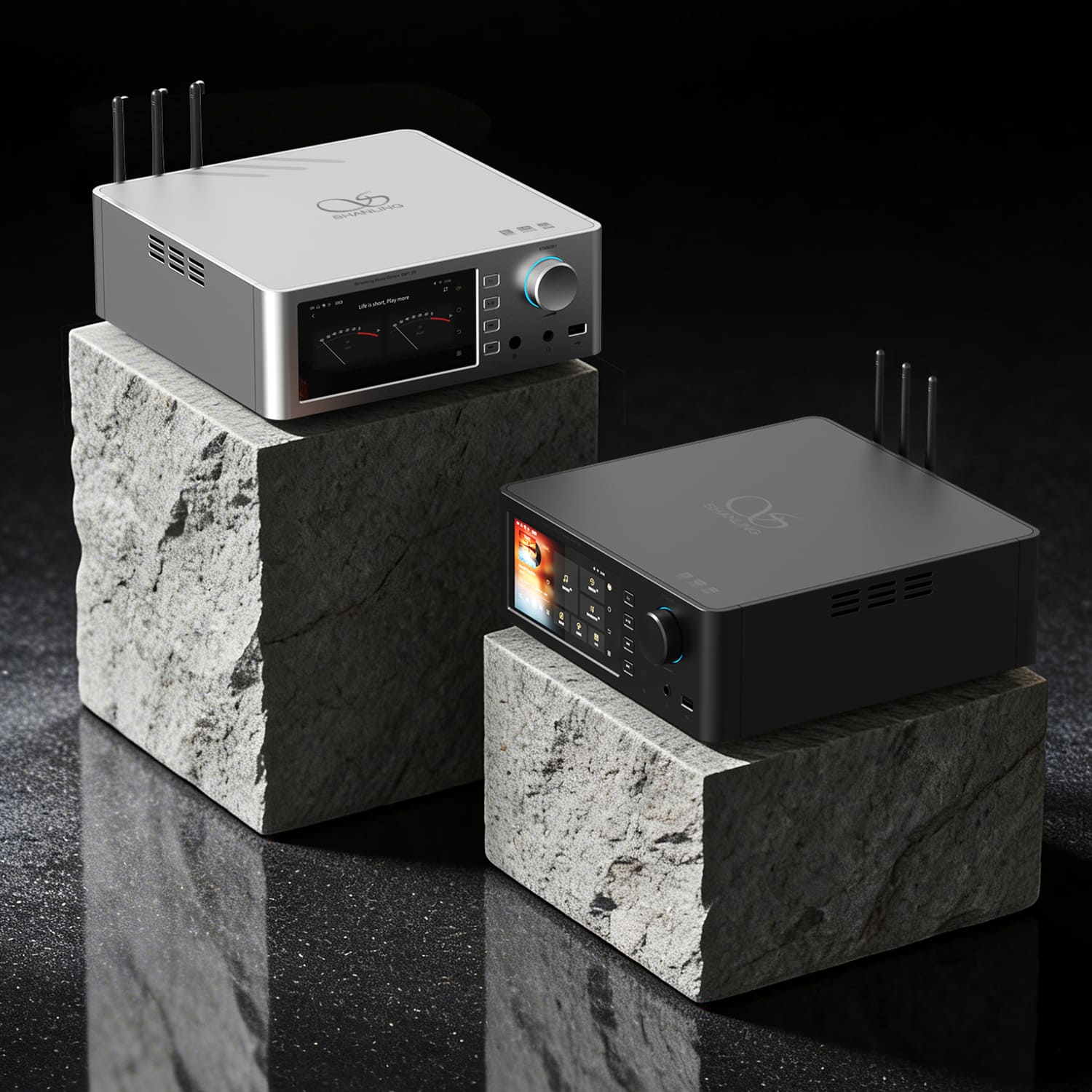

SM1.3R este construit pe bazele funcționale ale modelului SM1.3. Domeniul de utilizare al celor două modele, logica de operare, capabilitățile de rețea, ecranul tactil, posibilitatea de extindere cu SSD intern, ieșirile analogice, amplificatorul de căști și funcțiile de transport digital sunt în mare parte identice. Ambele pot fi folosite ca centru complet al unui sistem, astfel încât alegerea nu este determinată în primul rând de numărul de funcții, ci de modul de conversie digital-analog și de caracterul sonor care rezultă din acesta.

SM1.3 folosește modulatoare digitale AK4191EQ și un DAC delta-sigma AK4499EX, care se bazează pe o distorsiune foarte redusă, contururi precise și o redare neutră a detaliilor. Prin contrast, SM1.3R utilizează sistemul R2R cu rețea de rezistențe dezvoltat de Shanling. Scopul acestei reglări este obținerea unui ton mai plin, a unei decăderi mai line, a unei texturi mai naturale și a unei redări muzicale mai coerente. SM1.3R nu este, așadar, un simplu succesor sau o simplă actualizare, ci o variantă a SM1.3 care reprezintă un ideal sonor diferit.

Elementul central al modelului SM1.3R este platforma R2R DAC de a doua generație de la Shanling. Sistemul este alcătuit din 212 rezistențe cu o precizie de 0,01%, care generează direct nivelurile de tensiune analogice corespunzătoare semnalului digital. Această construcție, ce necesită un număr ridicat de componente, le permite producătorului să nu fie nevoit să se adapteze la caracterul sonor al unui chip DAC predefinit, ci să stabilească la nivel de circuit propriu modul de funcționare al conversiei.

Modulul DAC pe 24 biți utilizează o arhitectură principală pe 19 biți, un cod de compensare pe 4 biți și un circuit diferențial push-pull. Compensarea corectează abaterile minime ale rezistențelor, iar soluția diferențială îmbunătățește liniaritatea, simetria și imunizarea la zgomot a semnalului. Conform datelor producătorului, raportul semnal-zgomot al sistemului poate atinge 120 dB, iar distorsiunea armonică este de 0,003 la sută, astfel încât caracterul natural R2R este combinat cu o precizie tehnică ridicată.

Ajustarea sunetului SM1.3R se bazează pe coerența fluxului muzical, pe tonuri naturale și pe o ascultare echilibrată chiar și pe termen lung. Vocile și instrumentele acustice pot fi redate cu mai multă consistență și o textură mai realistă, înaltele devin mai puțin aspre, iar decăderile se pot îmbina mai cursiv între ele. Toate acestea nu sunt obținute prin reducerea detaliilor, ci printr-o organizare a acestora mai puțin mecanică, mai coerentă și mai naturală.

Comparativ cu construcția anterioară bazată pe delta-sigma, SM1.3R pune în mod clar în prim-plan caracterul tehnologiei R2R. Accentul redării este pe timbre mai pline, texturi mai fine, decăderi naturale și coeziune muzicală, în timp ce detaliile, informațiile de spațialitate și dinamica rămân la fel de ușor de urmărit cu precizie.

SM1.3R utilizează două transformatoare toroidale, fiecare de 31 wați. Unul este responsabil pentru alimentarea cu energie a sistemului digital, a procesorului, a afișajului și a modulelor de rețea, iar celălalt alimentează DAC-ul și etajele audio analogice. Separarea celor două secțiuni reduce posibilitatea ca zgomotul electric al circuitelor digitale de mare viteză să pătrundă în traseul sensibil al semnalului analogic.

Sursele liniare de alimentare creează un mediu de funcționare mai stabil și cu zgomot mai redus decât o sursă de alimentare în comutație obișnuită. Construcția unică, încapsulată, a transformatoarelor toroidale reduce și rezonanțele mecanice. Ramurile separate de alimentare, separarea fizică și alimentarea analogică dedicată îmbunătățesc împreună liniștea de fond, microdinamica și distingerea detaliilor fine.

SM1.3R utilizează ceasuri separate pentru familiile de frecvență de eșantionare 44,1 kHz și 48 kHz. Acest lucru îi permite să gestioneze diferitele formate muzicale pe propria lor bază de frecvență, fără conversii inutile. Temporizarea precisă este importantă pentru stabilitatea scenei stereo, pentru focalizarea pasajelor tranzitorii și pentru claritatea detaliilor fine.

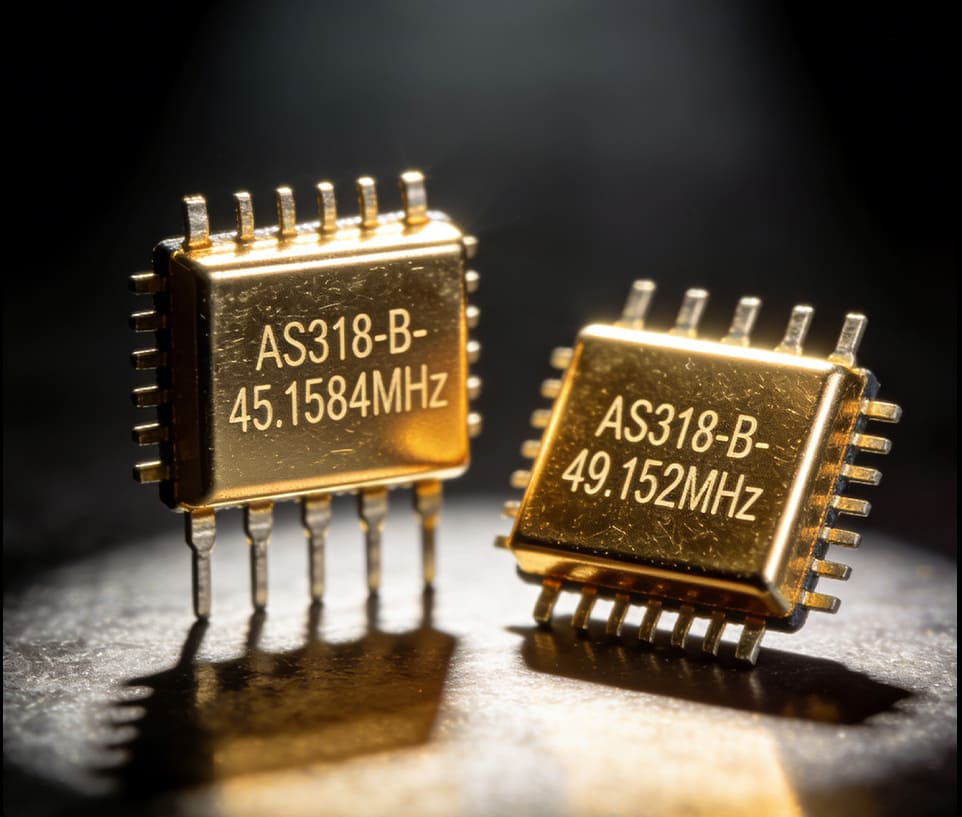

Ceasurile Accusilicon de 45,1584 MHz și 49,152 MHz oferă semnale de referință separate pentru DAC și pentru sistemul USB. Utilizarea celor două familii de frecvențe reduce incertitudinea de temporizare și, în special în cazul materialelor PCM sau DSD de înaltă rezoluție, contribuie la o procesare digitală mai consecventă.

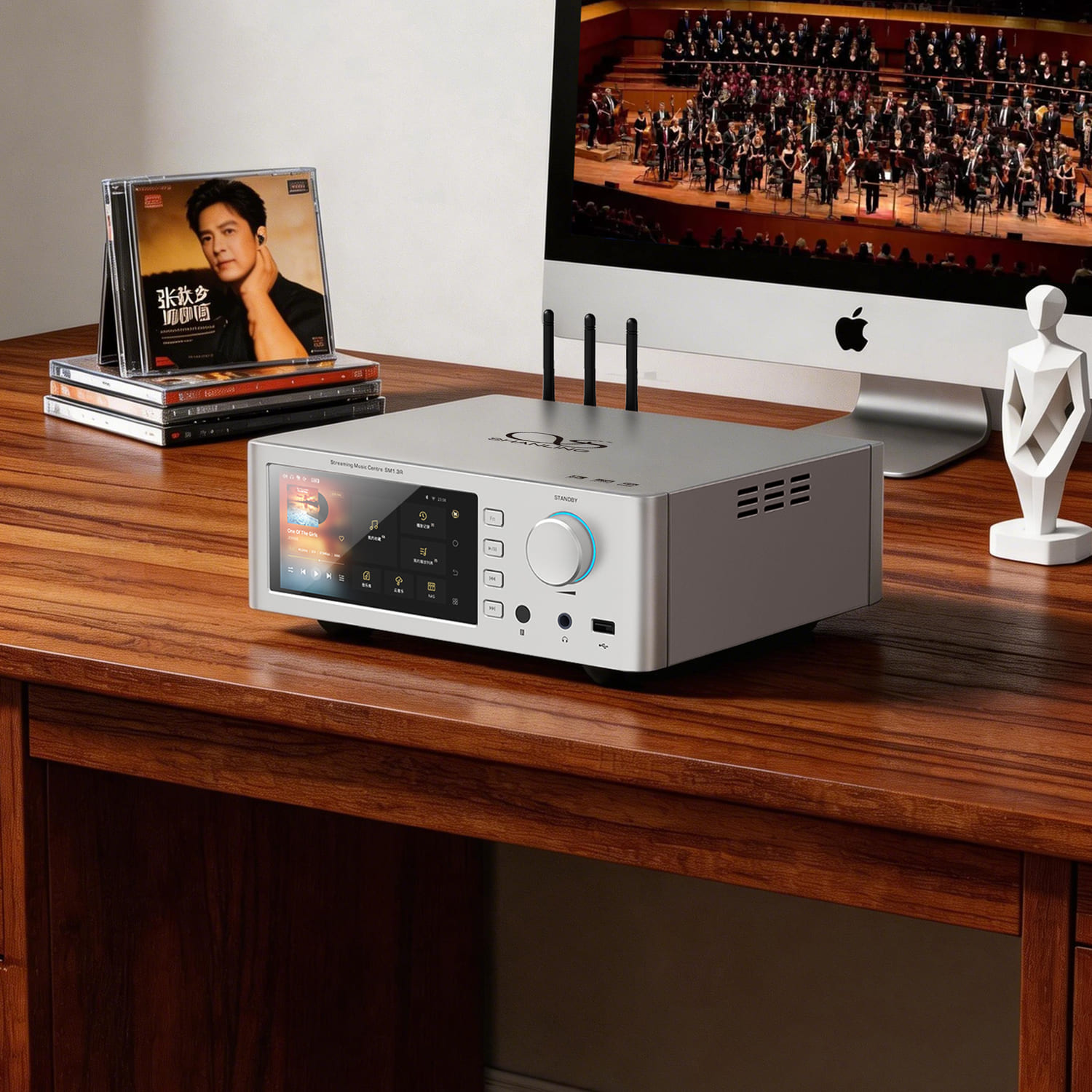

Conectat la un computer, SM1.3R funcționează ca un DAC USB complet. Interfața XMOS XU316 primește, face buffer și temporizează cu precizie datele audio provenite de la computer, apoi le transmite direct către convertorul R2R. Astfel, dispozitivul poate fi folosit ca sursă desktop independentă, de înaltă calitate, înlocuind ieșirea audio proprie a computerului.

Traseul audio USB poate gestiona semnal PCM de până la 32 bit / 768 kHz și DSD512 nativ. Controlerul XMOS, ceasurile separate și sistemul Shanling AGLO lucrează împreună pentru a asigura cea mai directă și mai precisă procesare posibilă a semnalului digital. Datorită suportului larg pentru formate, pot fi utilizate numeroase tipuri de surse, de la fișiere lossless convenționale până la materiale de studio de înaltă rezoluție.

SM1.3R urmărește ca fluxul de date audio să ajungă la DAC fără modificări inutile. Soluția Shanling AGLO ocolește resamplingul standard la nivel de sistem, astfel încât fișierele cu diferite rezoluții pot fi procesate la propria lor frecvență de eșantionare.

Acest mod de funcționare este deosebit de important atunci când dispozitivul redă muzică de înaltă rezoluție dintr-o aplicație integrată, dintr-un spațiu de stocare local sau dintr-o sursă de rețea. Materialele la 44,1 kHz, 96 kHz sau 192 kHz pot ajunge la DAC la frecvența lor originală, astfel încât lanțul audio digital rămâne previzibil și uniform.

SM1.3R folosește un procesor Rockchip bazat pe ARM Cortex-A55 pe 64 de biți, 4 GB RAM și 64 GB spațiu de stocare integrat. Acest hardware gestionează interfața grafică, comunicarea în rețea, biblioteca muzicală, dispozitivele de stocare și funcțiile de redare acceptate. Sistemul asigură comutarea rapidă a meniurilor, gestionarea bibliotecilor mai mari și o funcționare continuă.

Avantajul unei platforme de sistem închise, optimizate pentru redarea audio, este că dispozitivul nu funcționează ca un computer de uz general. Sistemul se concentrează pe redare, selectarea sursei, gestionarea bibliotecii și control, reducând în același timp procesele de fundal inutile. Acest lucru are ca rezultat o operare mai uniformă și un traseu audio mai previzibil.

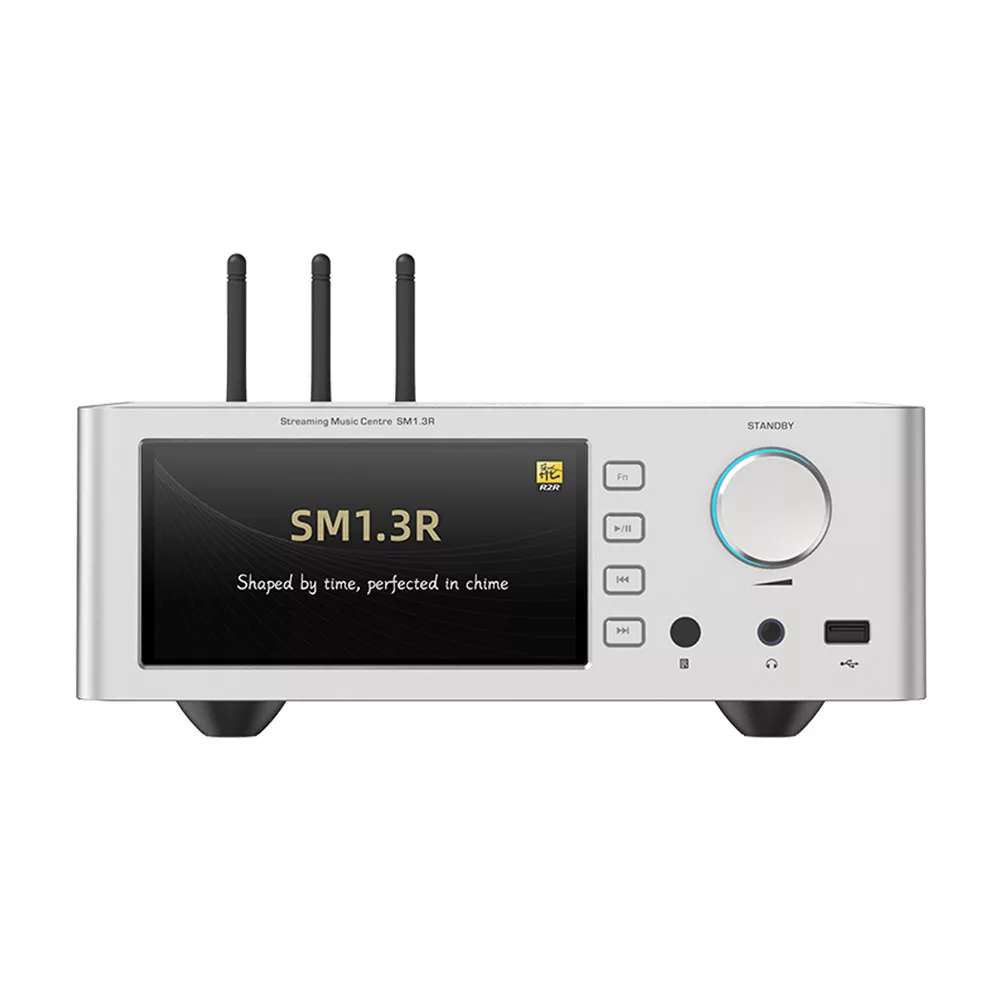

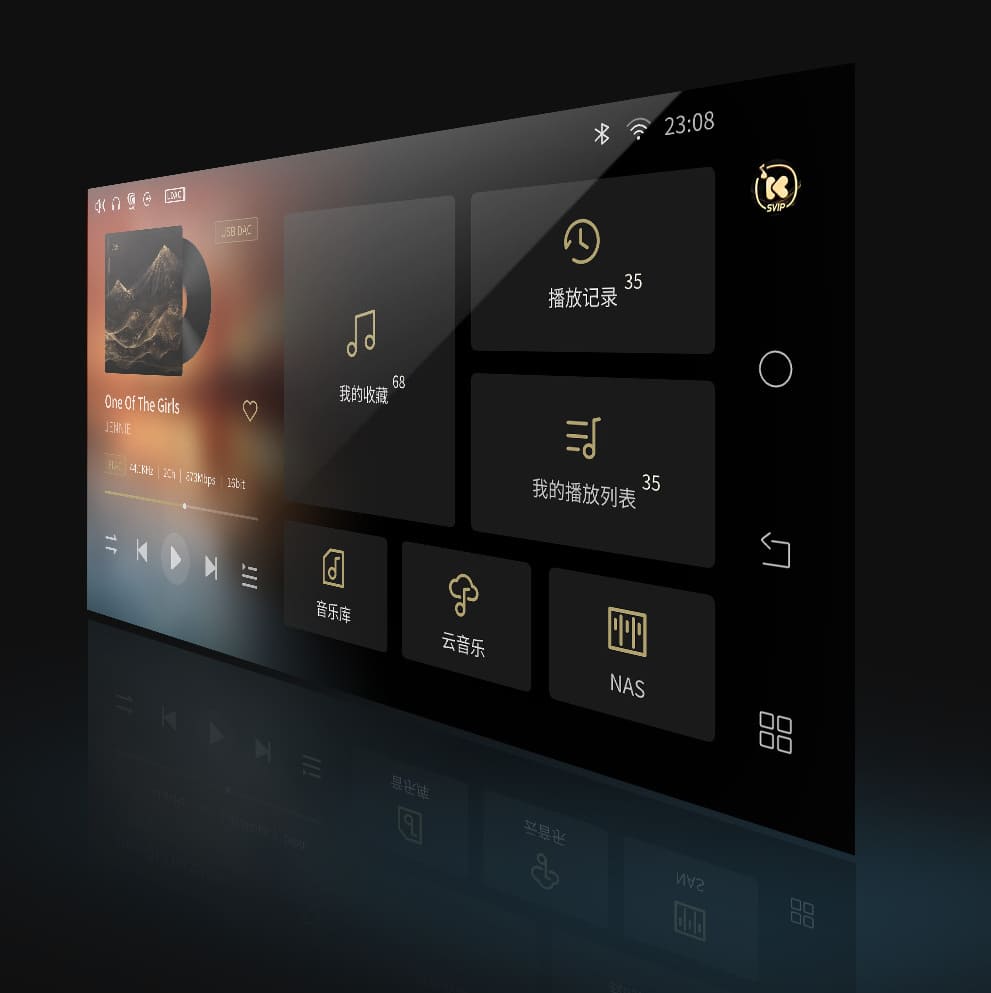

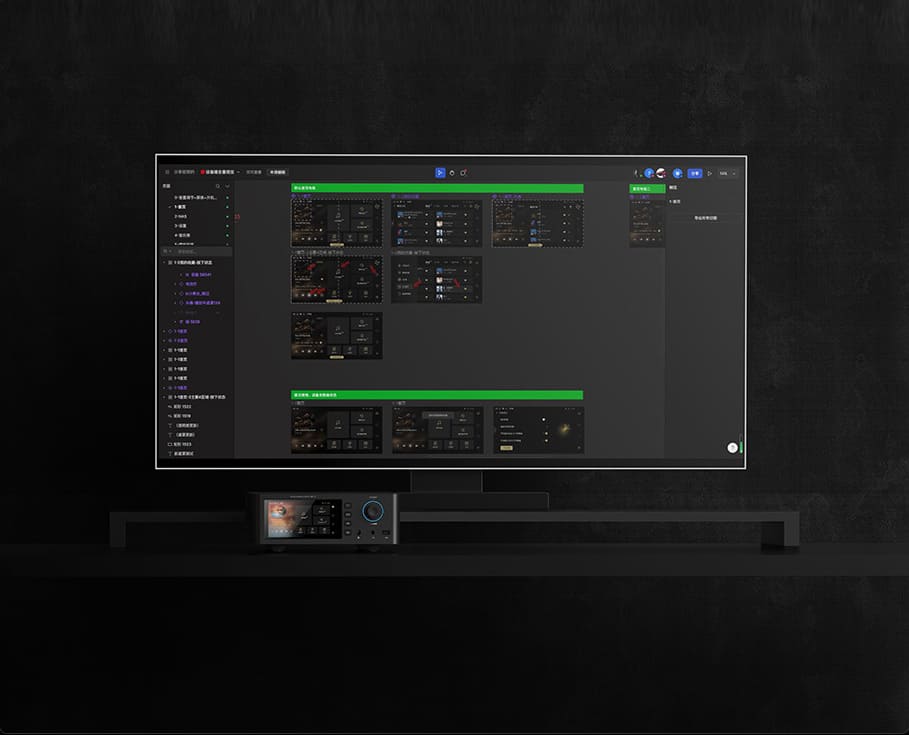

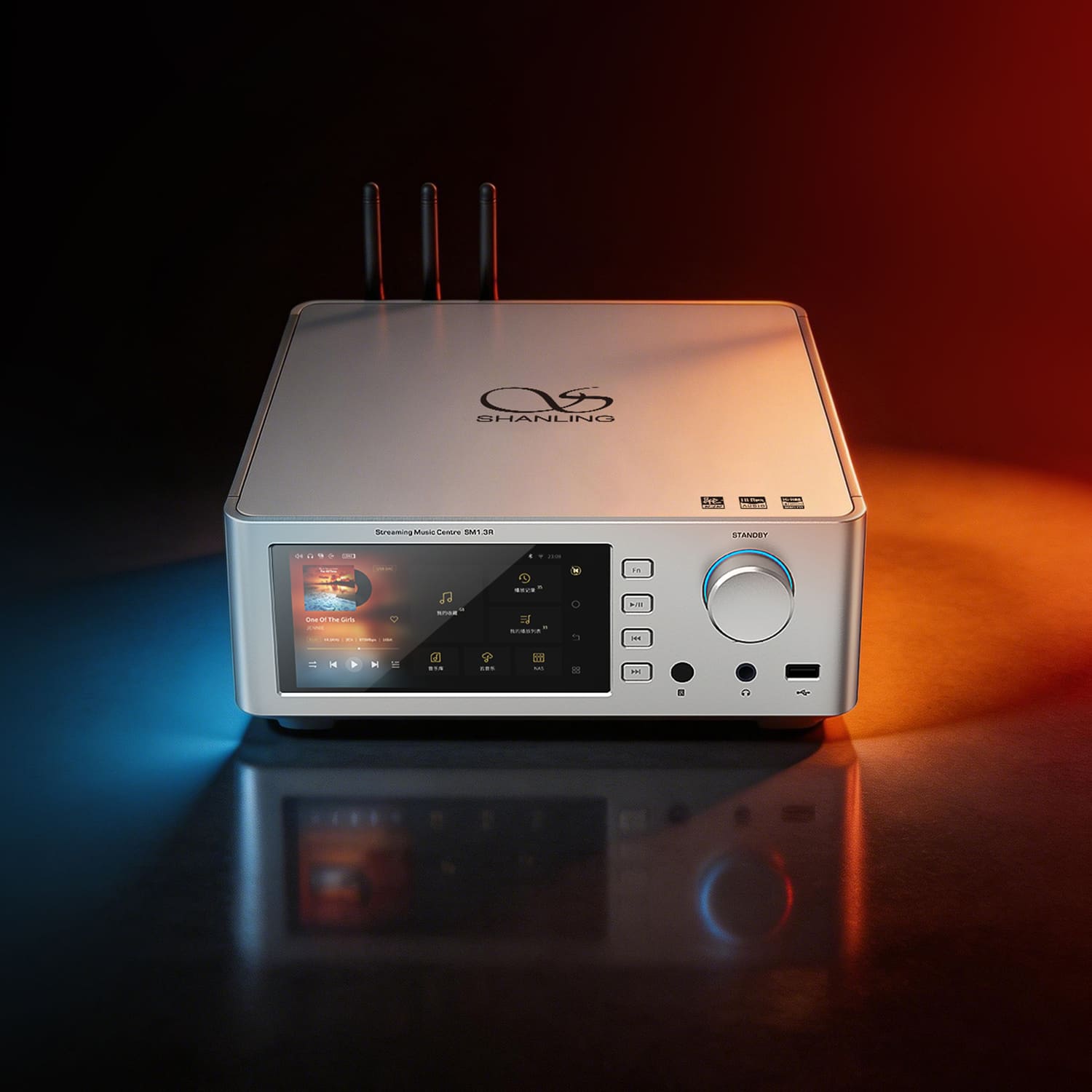

Pe panoul frontal al aparatului se află un ecran tactil Sharp de 5,8 inci, cu rezoluție 1080p. Suprafața mare afișează clar copertele albumelor, informațiile de redare, biblioteca muzicală, intrările, ieșirile și setările de sistem. Astfel, SM1.3R poate fi controlat complet chiar și fără telefon sau computer.

Pe lângă afișaj sunt disponibile butoane fizice și un control rotativ de mari dimensiuni. Interfața de utilizare folosește pictograme mari, funcții principale accesibile rapid și o structură de meniuri clară. Comenzile fizice permit accesul instantaneu la operațiunile de bază, în timp ce ecranul tactil facilitează navigarea detaliată și configurarea.

SM1.3R poate primi muzică direct de pe internet sau din rețeaua locală. În acest caz, redarea nu are loc prin conexiunea Bluetooth a telefonului, ci dispozitivul însuși descarcă sau citește datele audio. Telefonul sau tableta funcționează doar ca telecomandă, astfel redarea este mai stabilă și mai puțin dependentă de dispozitivul mobil.

Sistemul acceptă streaming prin rețea, control bazat pe Connect, integrare Roon, transmisie DLNA, conexiune AirPlay și acces la foldere de rețea. Biblioteca muzicală online, colecția stocată pe NAS și fișierele locale pot fi gestionate de pe același dispozitiv, astfel încât schimbarea sursei nu necesită componente separate.

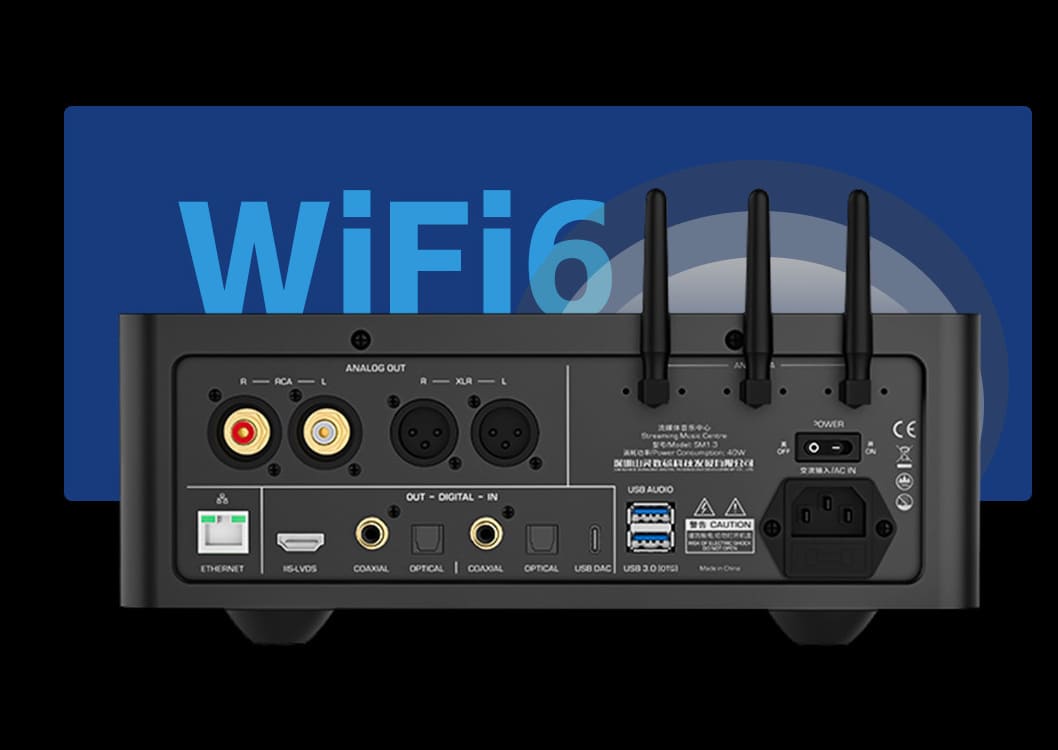

Conectorul Ethernet gigabit de pe panoul din spate asigură o conexiune de rețea stabilă, prin cablu. Acest lucru reprezintă un avantaj în cazul fișierelor de înaltă rezoluție, al redării de pe NAS și al sistemelor multiroom. Conexiunea prin cablu este mai puțin sensibilă la interferențe radio și la variațiile mediului de rețea.

Modulul dual-band Wi-Fi 6 acceptă rețele de 2,4 și 5 GHz. Banda de 2,4 GHz poate oferi o rază de acoperire mai mare, iar conexiunea de 5 GHz poate asigura viteze mai ridicate și mai puțină aglomerare. Antenele externe contribuie la funcționarea stabilă a rețelei wireless și a Bluetooth-ului.

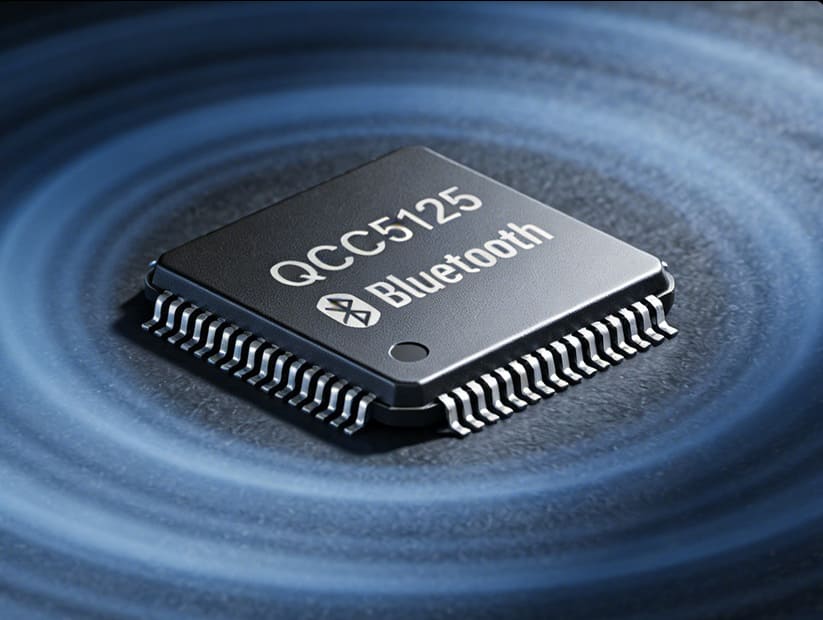

Intrarea Bluetooth este gestionată de modulul Qualcomm QCC5125. Acesta oferă o conexiune rapidă și directă pentru telefon, tabletă sau computer, atunci când nu este nevoie de o bibliotecă de rețea sau de o infrastructură de redare separată. Bluetooth-ul completează în primul rând, ca intrare comodă, sursele pe cablu și cele de rețea.

Printre codecurile acceptate se numără LDAC, aptX Adaptive, aptX HD, aptX Low Latency, aptX, AAC și SBC. Sistemul folosește automat codecul acceptat în comun cu dispozitivul sursă. LDAC și aptX HD pot oferi o viteză de transfer de date mai mare, iar aptX Adaptive poate oferi o funcționare adaptată la starea conexiunii.

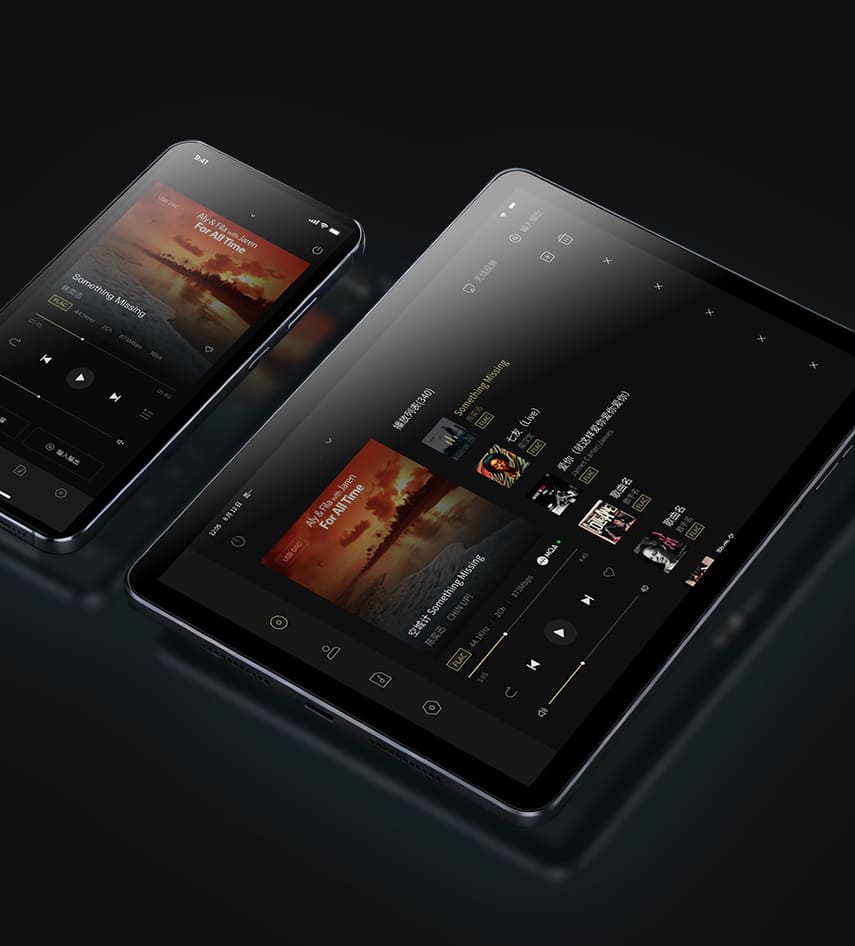

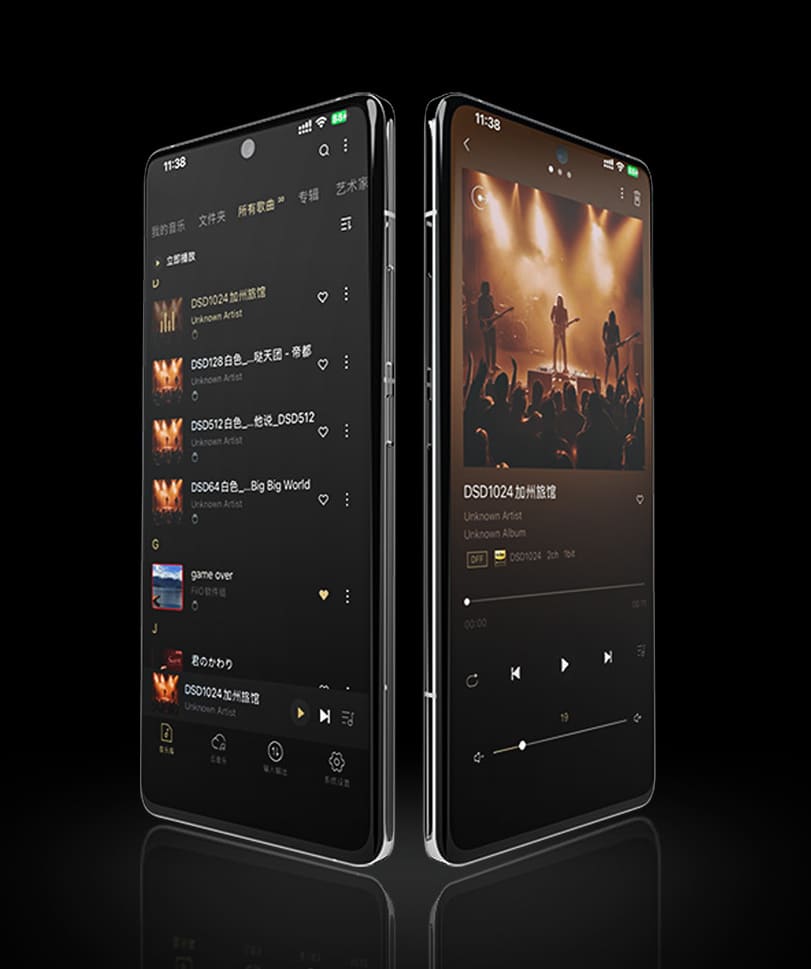

Aplicația Eddict Controller permite controlul de la distanță al redării, al bibliotecii și al funcțiilor de bază. Utilizatorul poate răsfoi muzica, poate schimba piesele și controla redarea direct din poziția de ascultare, fără a fi nevoie să se deplaseze până la dispozitiv.

Echiziția completă a ecranului afișează interfața proprie a SM1.3R pe dispozitivul mobil. Aceasta permite și accesul de la distanță la setările detaliate ale sistemului, la intrări, ieșiri și la aplicațiile compatibile. Astfel, controlul de pe mobil și cel de pe dispozitiv se bazează pe aceeași interfață.

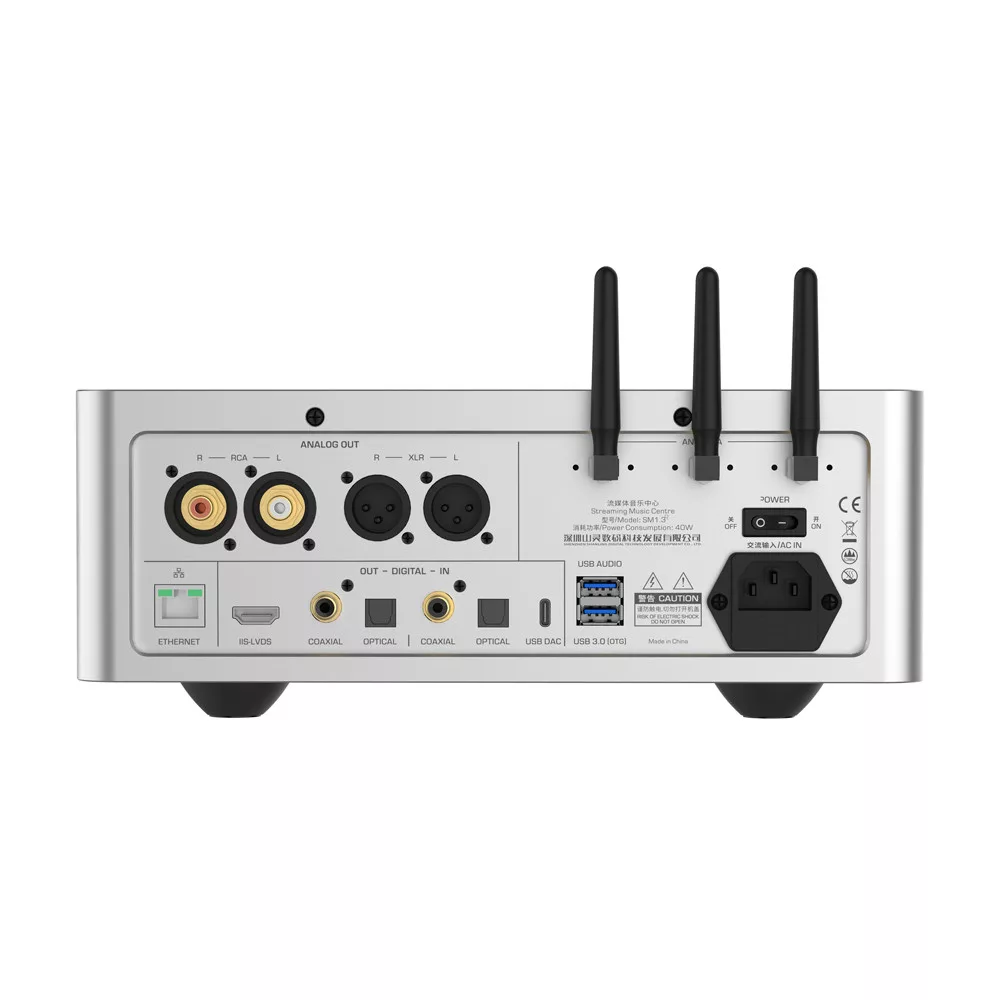

SM1.3R oferă ieșiri analogice RCA și XLR simetrice, astfel încât poate fi conectat la un amplificator integrat, preamplificator, difuzoare active sau amplificator de putere. Ieșirile pot fi utilizate atât în modul linie fixă, cât și în modul de preamplificare controlată, astfel încât volumul poate fi reglat fie de amplificatorul conectat, fie direct de SM1.3R.

Etajul de ieșire de linie este construit în jurul circuitului MUSES8920, în timp ce ieșirea pentru căști de 6,35 mm de pe panoul frontal este amplificată separat de un amplificator TPA6120. Căile de semnal separate asigură o ieșire analogică stabilă, cu zgomot redus, precum și utilizarea independentă ca amplificator de căști de birou.
