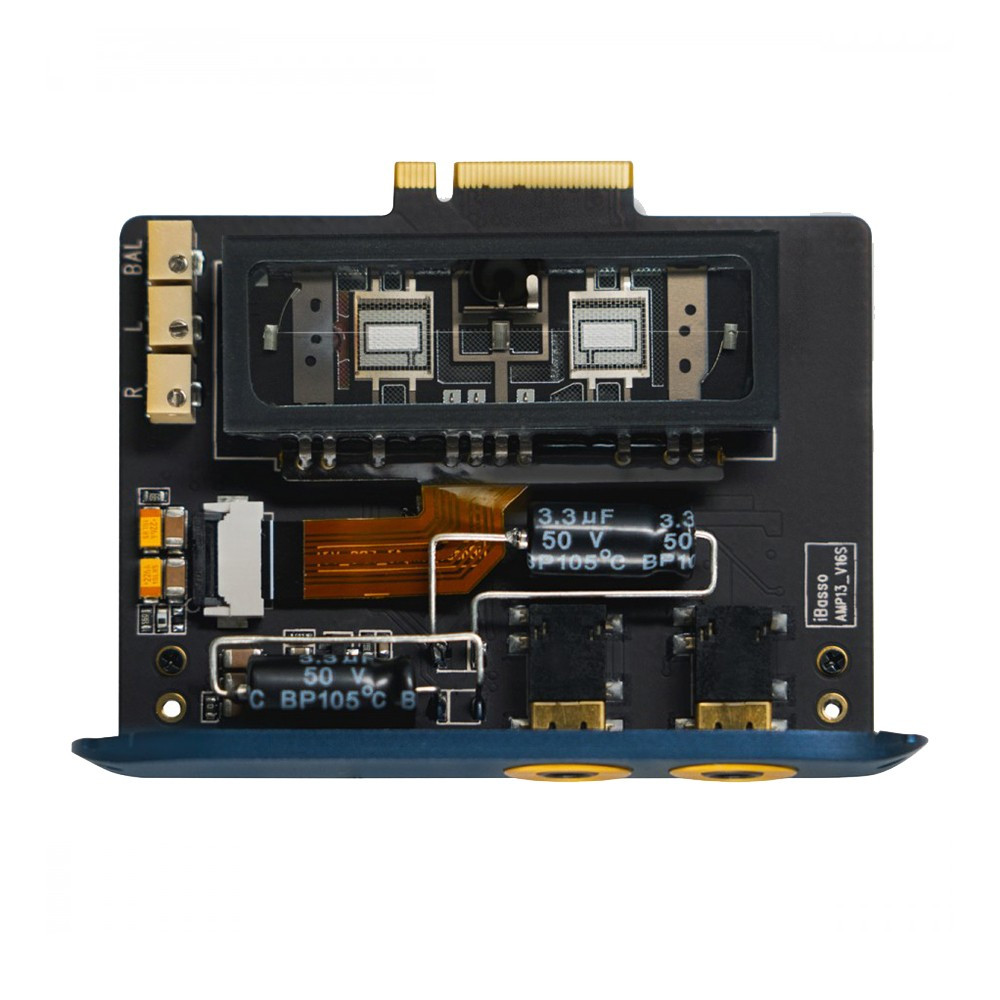

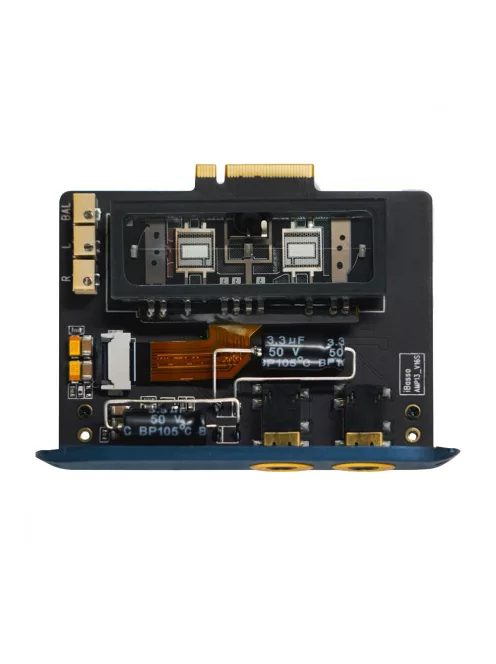

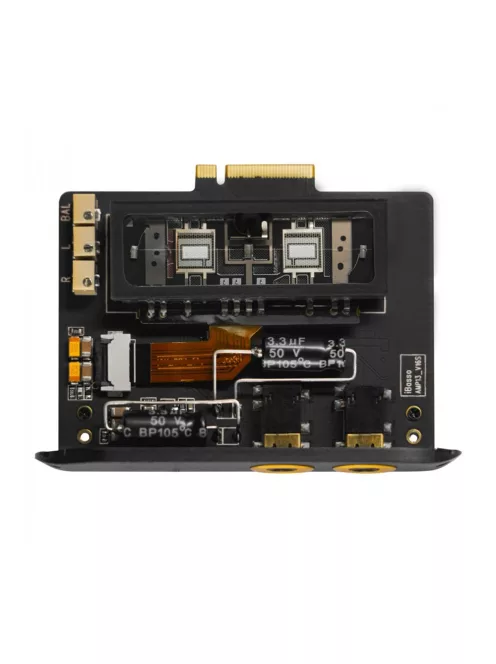

IBASSO AMP13 Korg Nutube 6P1
Modul amplificator interschimbabil pentru playerele iBasso DX300 și DX320
Modulul iBasso AMP13 este conceput pentru a oferi un sistem alternativ de amplificare pentru playerele digitale iBasso DX320 și DX300, permițând un sunet diferit pentru a se potrivi gusturilor individuale. Aici, AMP13 folosește un etaj de amplificare cu tuburi Korg Nutube 6P1 pentru a oferi un sunet neted și rotunjit, cu adăugarea unui al doilea etaj de amplificare pentru a crește performanța modulului.
A 6-a generație Korg Nutube
Generația a 6-a Nutube de la KORG și Noritake funcționează exact ca un tub triodic tradițional și oferă aceleași caracteristici, inclusiv armonice bogate. În plus, Nutube oferă un consum mai mic de energie, o miniaturizare semnificativă și îmbunătățiri calitative față de tuburile standard.
Amplificatorul iBasso AMP13 completează amplificarea tensiunii prin Nutube, oferind un sunet rotund și cald, menținând în același timp o liniaritate excelentă.
Ieșire dublă de 3,5 mm
Cu toate acestea, capacitățile de amplificare a tensiunii ale Nutube 6P1 sunt limitate. Sunt necesare două niveluri de câștig pentru a obține performanțe confortabile. Așadar, pentru a profita de sunetul tubului și de buna gestionare a puterii, AMP13 utilizează o ieșire dublă cu jack de 3,5 mm cu o ieșire tubulară cu zgomot redus și o a doua ieșire jack care oferă o putere mai mare.
Ieșirea tubului cu zgomot redus:
AMP13 utilizează amplificatorul de tensiune Nutube 6P1. Acesta este urmat de un control digital al volumului și de un amplificator de curent. Această ieșire a tubului cu zgomot redus vine imediat după prima etapă de amplificare. Acesta vă permite să exploatați în continuare formele sonore oferite de amplificarea cu tuburi și are un control excelent al zgomotului (2,5 Vrms).
Performanță maximă:
Această a doua ieșire trece mai întâi prin etapa de câștig Nutube, urmată de o a doua etapă de câștig. Aceasta permite AMP13 să profite de o amplificare de tensiune și curent mai mare, astfel încât poate fi utilizat cu majoritatea căștilor (4,1 Vrms).
Trei canale de amplificare
Ieșirea single-ended a playerelor convenționale are, de obicei, doar două canale de amplificare. Aici, pentru a spori performanța lui Nutube 6P1, AMP13 folosește o amplificare pe trei canale. OPA1622 PDO amplifică semnalul de masă de ieșire, permițând o reducere semnificativă a zgomotului de fond, îmbunătățind în același timp dinamica și capacitățile de amplificare a tubului.
Baterie dedicată și sursă de alimentare dublă DC-DC
Secțiunea de amplificare DX320/DX300 are propria sursă de alimentare dedicată pentru baterie, perfectă pentru alimentarea modulului AMP13. AMP13 utilizează două dintre cipurile DC-DC de înaltă performanță de la Linear Technology pentru un total de patru surse de alimentare DC-DC. Primul furnizează 1,8 V la catod prin intermediul unui LDO cu zgomot redus, al doilea furnizează 21 V la anodul Nutube, iar ultimele două furnizează +8 V și, respectiv, -8 V, pentru a forma rezonanța de tensiune de 16 V care alimentează AOP.
Arhitectură optimizată
- Tranzistor cu efect de câmp Toshiba 2SK209 pentru bufferul de ieșire Nutube.
- Separați semnalul și umbrirea pentru a evita zgomotul cauzat de interferențe.
- Feedback negativ în circuitul amplificatorului pentru reducerea eficientă a distorsiunii și un răspuns mai larg la frecvență.
- Adăugarea unui control dedicat al zgomotului ultra-redus al JRC reduce zgomotul de fond la volume mici și îmbunătățește transparența.
Testate și reglate manual
Toate unitățile AMP13 sunt testate și optimizate cu ajutorul unui analizor audio AP. Trei potențiometre cu mai multe ture de pe placă sunt calibrate și potrivite de ingineri pentru o performanță optimă. Ca urmare, AMP13 oferă frecvențe înalte curate și un sunet echilibrat și uniform.
