Inima DX270 este sistemul de decodare R2R Ultra dezvoltat de iBasso. Unul dintre avantajele DAC-urilor R2R clasice este sunetul natural, de tip analogic, însă potrivirea precisă a rezistențelor și gestionarea zonei de trecere prin zero reprezintă o provocare de inginerie serioasă.

iBasso a rezolvat acest lucru printr-o arhitectură DAC hibridă complexă, care combină o structură DAC R2R pe 20 de biți și una String pe 4 biți. Pentru procesarea cu număr mare de biți (MSB) este responsabil DAC-ul String, care, cu ajutorul unor rezistențe și comutatoare dispuse în serie, aproximează cu precizie valoarea de tensiune dorită. Acest lucru permite un interval dinamic mare, energie de zgomot mai redusă și parametri de distorsiune excepționali.

Sistemul utilizează în total 344 de rezistențe de înaltă precizie, aproape dublul numărului folosit în DAC-urile R2R tradiționale. Ca rezultat, DX270 oferă o rezoluție mai fină, un caracter sonor mai natural și o transmisie a semnalului mai curată.

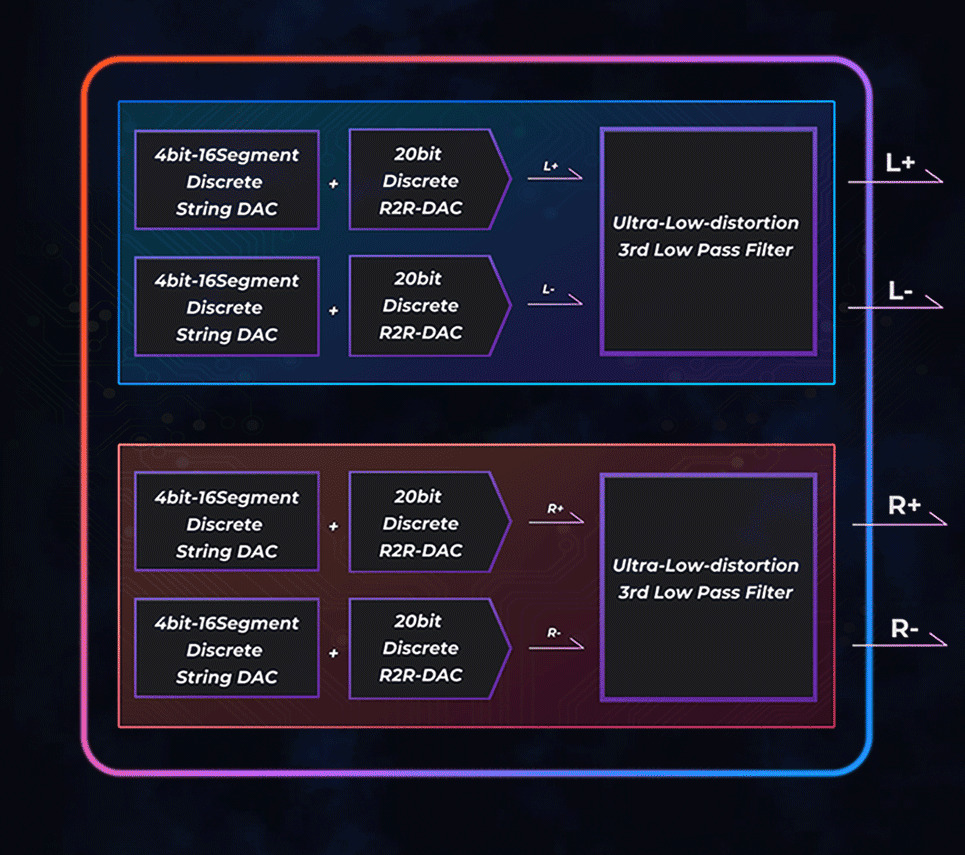

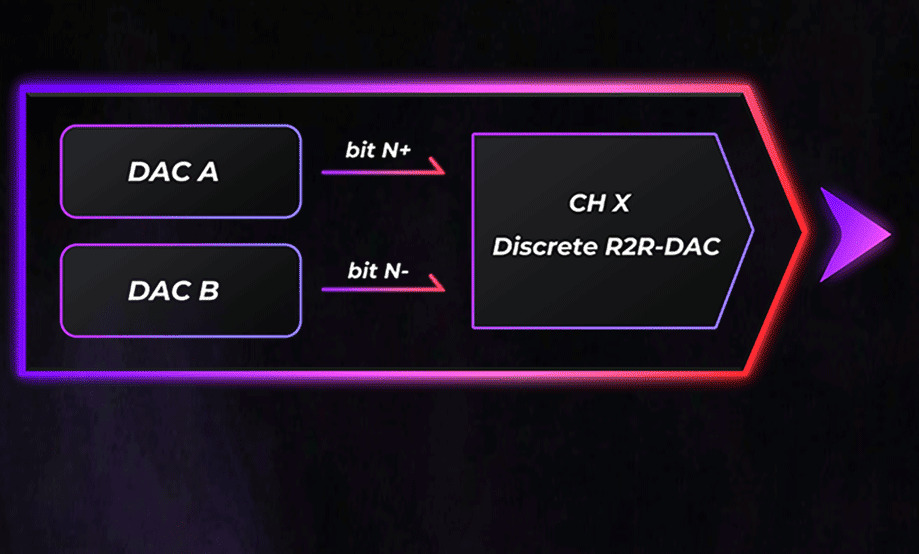

DX270 folosește o arhitectură DAC R2R complet simetrică, pe 8 canale. Ramurile pozitive și negative ale canalelor stâng și drept (L+, L-, R+, R-) au unități DAC R2R separate, astfel încât fiecare canal funcționează cu cooperarea a două circuite DAC.

Această configurație complet diferențială joacă un rol esențial în reducerea distorsiunii la trecerea prin zero. La soluțiile R2R tradiționale, în timpul comutării între domeniul de tensiune pozitiv și negativ pot apărea mici erori de liniaritate, care pot duce la pierderea detaliilor, zgomot sau un registru de bass mai puțin curat.

Structura duală DAC a DX270 compensează aceste abateri, asigurând astfel o transmisie a semnalului stabilă și precisă chiar și la niveluri de semnal foarte scăzute. Rezultatul este un interval dinamic extrem de larg, de 130 dB, și un sunet clar, natural.

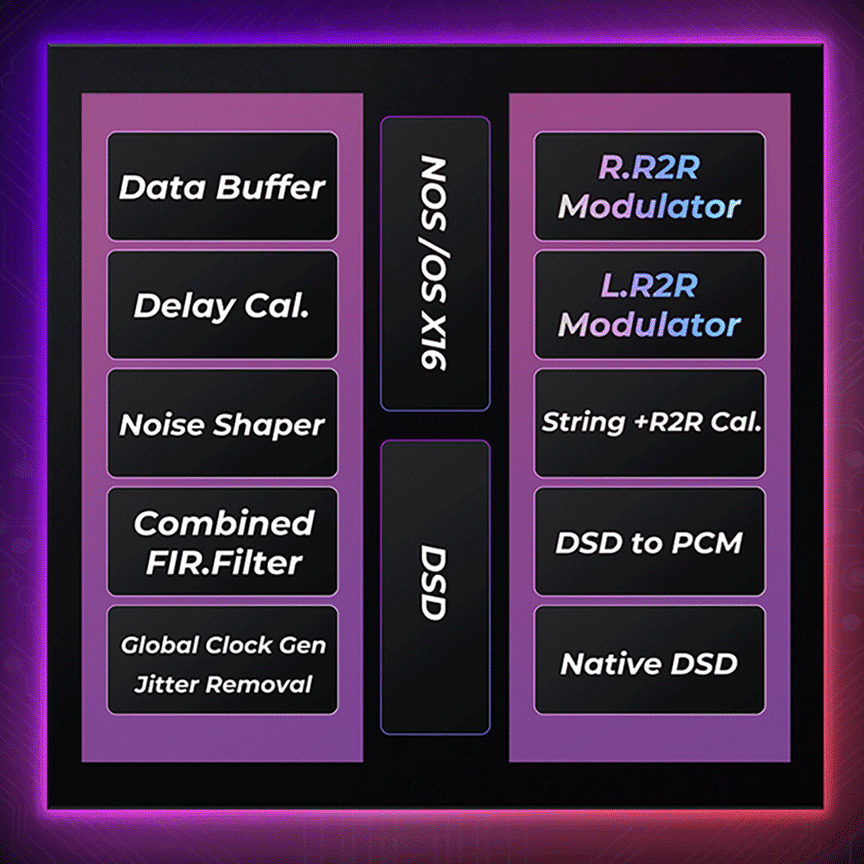

Unul dintre cele mai importante elemente tehnologice ale DX270 este sistemul FPGA-Master 3.0, dezvoltat intern de iBasso. Controlerul de nouă generație dispune de o capacitate de procesare semnificativ mai mare față de versiunea anterioară, resursele sale logice LUT crescând de 7,5 ori.

FPGA primește direct datele audio de la cipul de sistem, în timp ce două oscilatoare Accusilicon femtosecundă cu zgomot ultra-redus asigură temporizarea precisă și un nivel scăzut de jitter.

Sistemul nu funcționează doar ca un controler digital, ci și ca un centru de calibrare hardware. Este capabil să detecteze și să compenseze în timp real abaterile parametrilor componentelor, îmbunătățind astfel și mai mult precizia rețelei de rezistențe și liniaritatea DAC-ului.

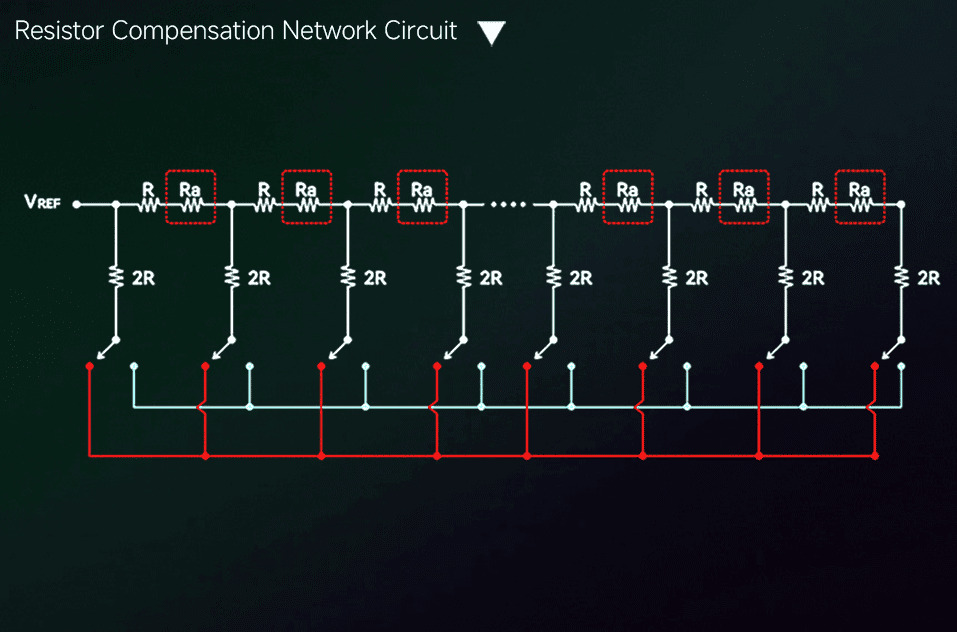

Unul dintre factorii definitorii ai performanței DAC-urilor R2R este precizia rezistențelor. De aceea, DX270 utilizează o rețea hardware separată de compensare a rezistenței, care funcționează cu 76 de rezistențe extrem de precise, în combinație cu algoritmii FPGA.

Această optimizare software și hardware îmbunătățește semnificativ acuratețea decodării, reduce distorsiunile și crește transferul de dinamică. Rezultatul obținut este o precizie efectivă a rezistenței care înseamnă doar 1,4 abatere la 100.000 de unități.

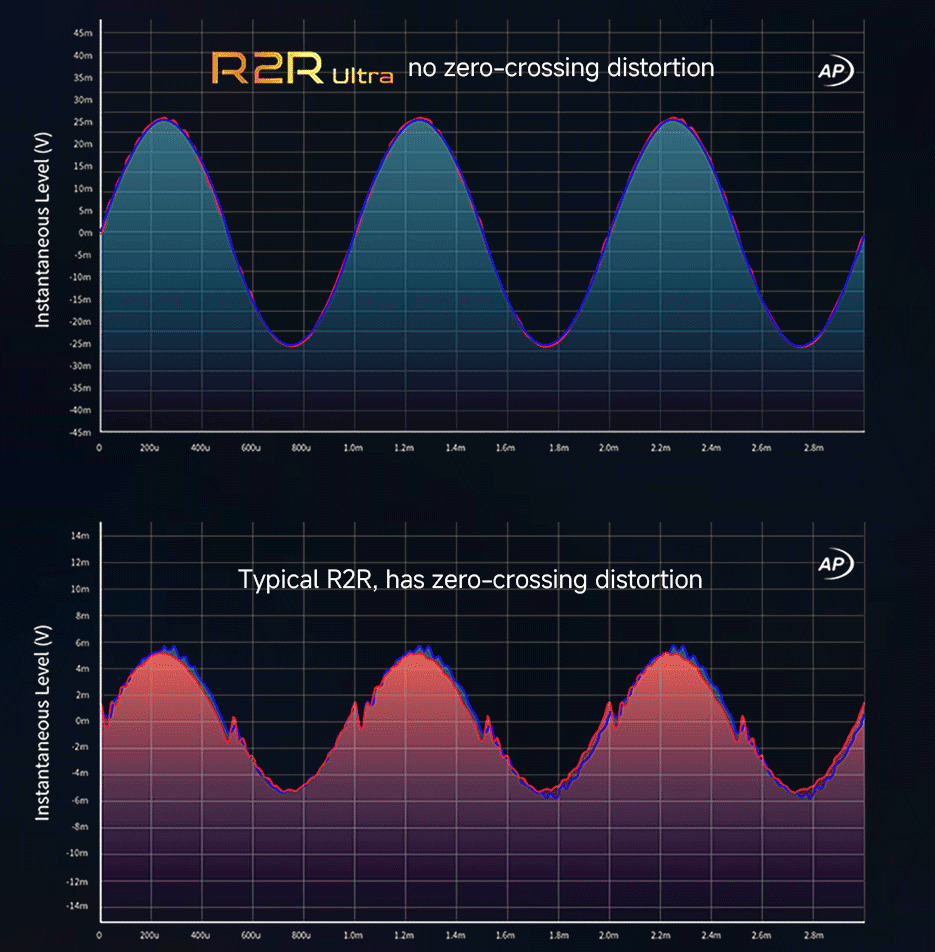

Distorsiunea de trecere prin zero este una dintre problemele cunoscute ale tehnologiei DAC R2R, care poate apărea în special la niveluri de semnal foarte scăzute. Efectul său se traduce prin pierdere de detalii, un ușor zgomot sau redare mai puțin controlată a frecvențelor joase.

Arhitectura complet diferențială a DX270 și sistemul său de calibrare de precizie reduc acest fenomen la un nivel extrem de scăzut, până la valori de -120 dB. Datorită acestui fapt, chiar și cele mai fine detalii ale instrumentelor, nuanțele vocale și variațiile subtile de dinamică sunt redate cu acuratețe.

Precizia conversiei digital-analogice este determinată în mod fundamental de linearitate. Dacă curba de ieșire a DAC-ului se abate de la valoarea ideală, pot apărea distorsiuni armonice, intermodulații și alte erori.

Datorită potrivirii ultra precise a rezistențelor, structurii sale de comutare de mare precizie și designului optimizat al circuitului, DX270 rămâne extrem de aproape de forma de undă ideală a semnalului.

Rezultatul final este un fundal curat, lipsit de zgomot, care permite redarea precisă a detaliilor spațiale ale muzicii, a texturilor fine și a dinamismului său natural.

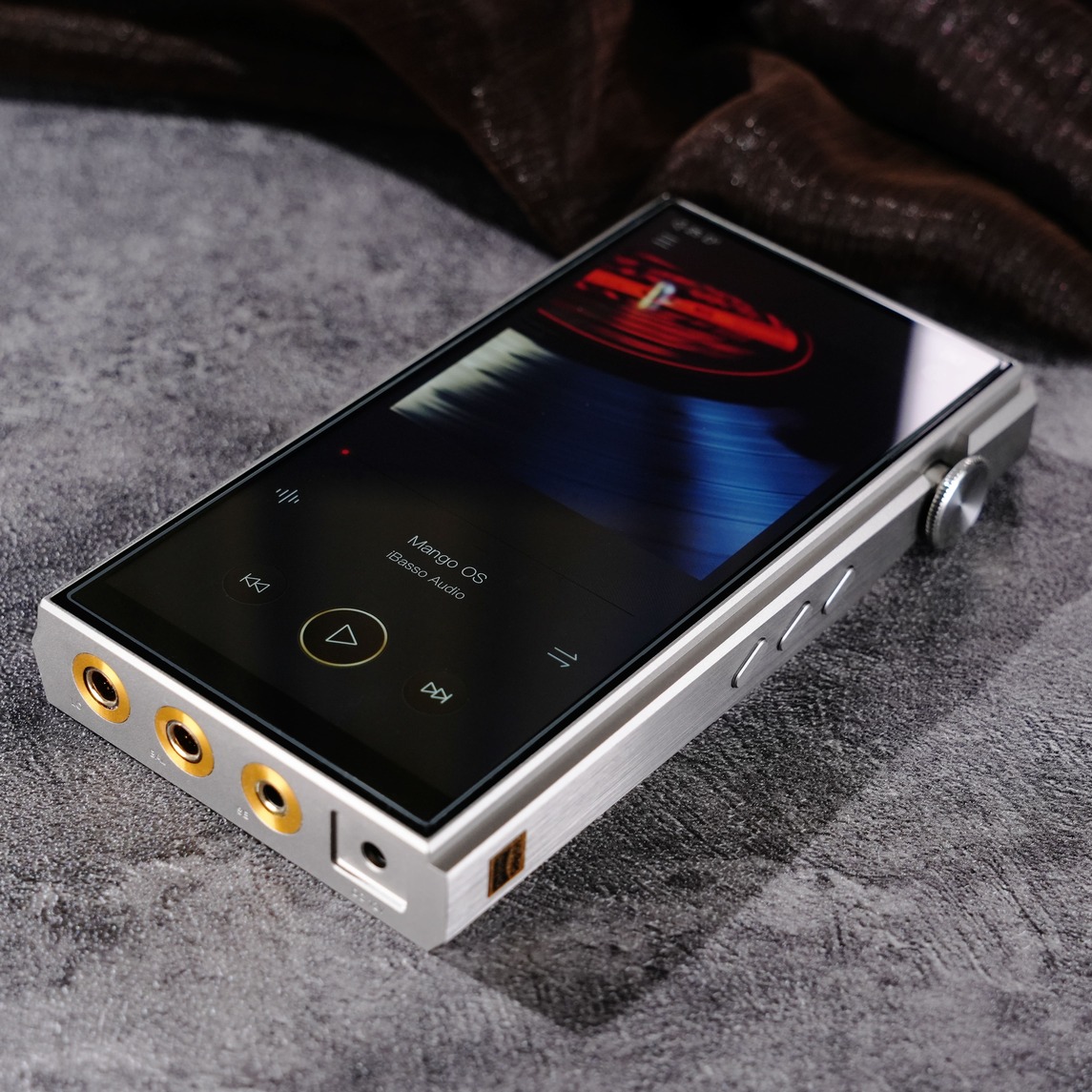

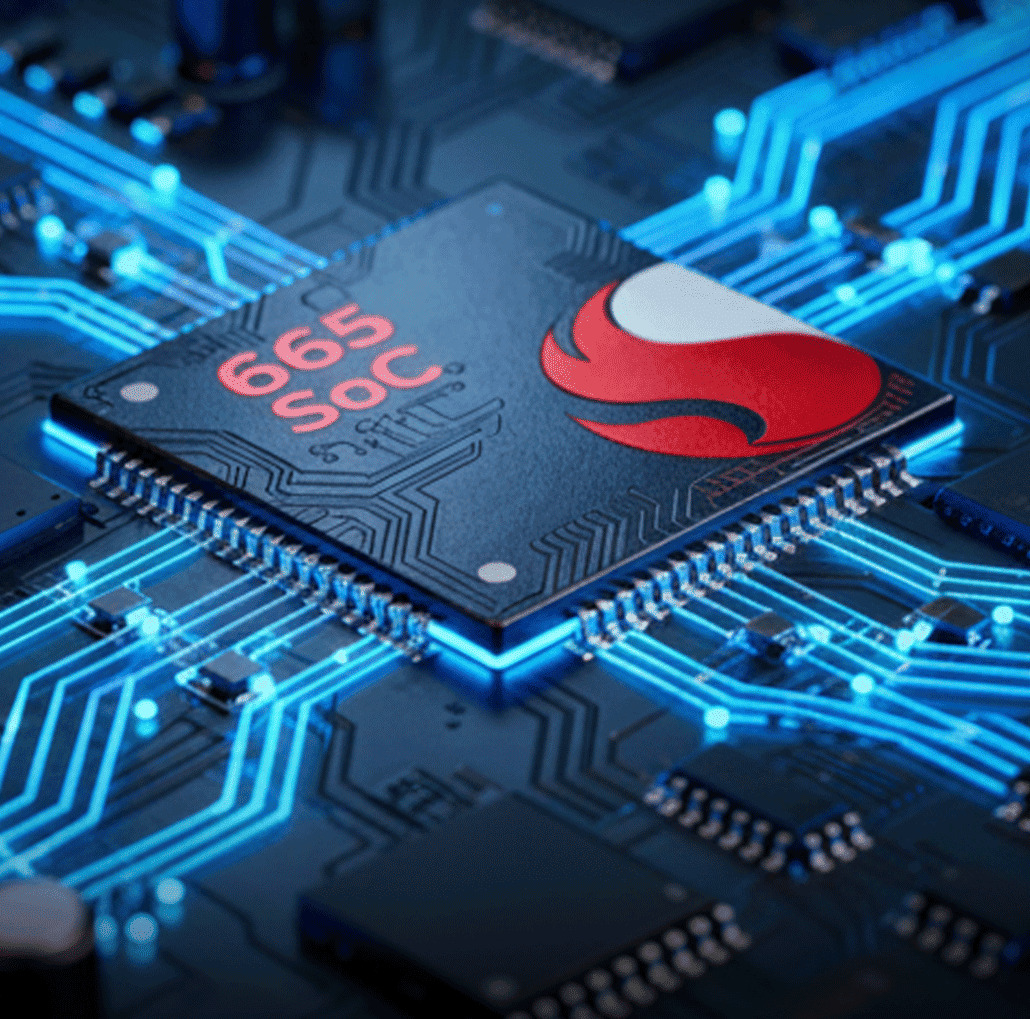

DX270 nu se bazează doar pe un sistem DAC audiofil, ci poate fi folosit și ca un player portabil complet. Dispozitivul este echipat cu un sistem pe cip Qualcomm Snapdragon 665, 4 GB RAM și 128 GB stocare internă UFS 2.1, care asigură o funcționare rapidă și o utilizare cursivă.

Spațiul de stocare poate fi extins cu un card microSD de până la 2 TB, astfel încât biblioteci muzicale de mari dimensiuni în format FLAC, DSD și alte fișiere audio de înaltă rezoluție pot fi stocate cu ușurință.

Ecranul tactil In-cell de 5,5 inchi, cu rezoluție de 1080 × 2160, oferă un control precis și o redare bogată în detalii.

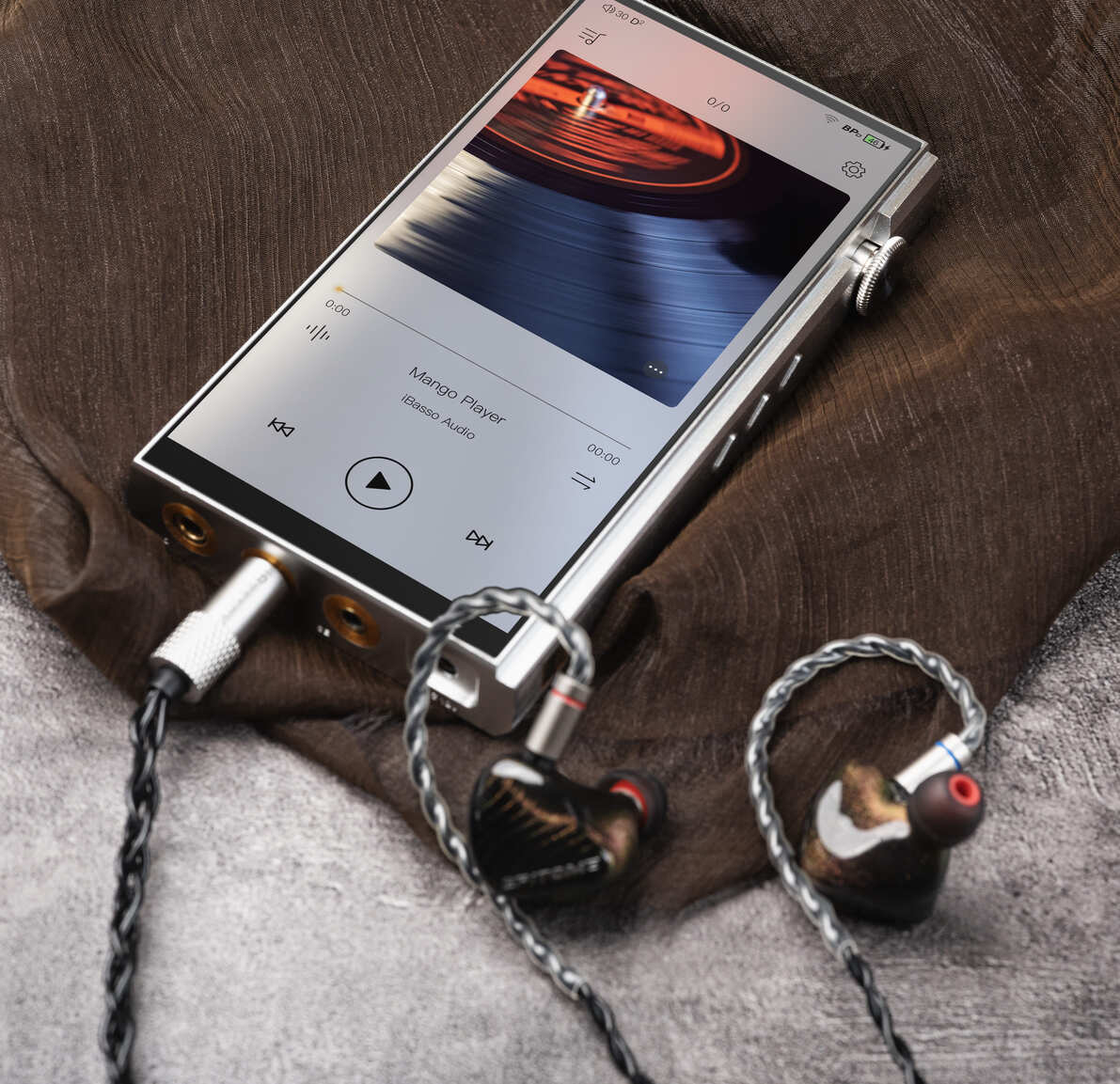

DX270 folosește sistemul de operare Android 13, care permite instalarea diferitelor aplicații de streaming. Sistemul acceptă ocolirea SRC (Sample Rate Conversion), astfel încât aplicațiile – de exemplu Mango Player – pot utiliza hardware-ul audio la calitate maximă.

Dispozitivul dispune și de un sistem Mango OS separat, bazat pe Linux, care oferă un mediu optimizat exclusiv pentru redarea muzicii. Este caracterizat de o încărcare redusă a sistemului, interferențe electromagnetice mai mici și funcționare lipsită de perturbări WiFi și Bluetooth.

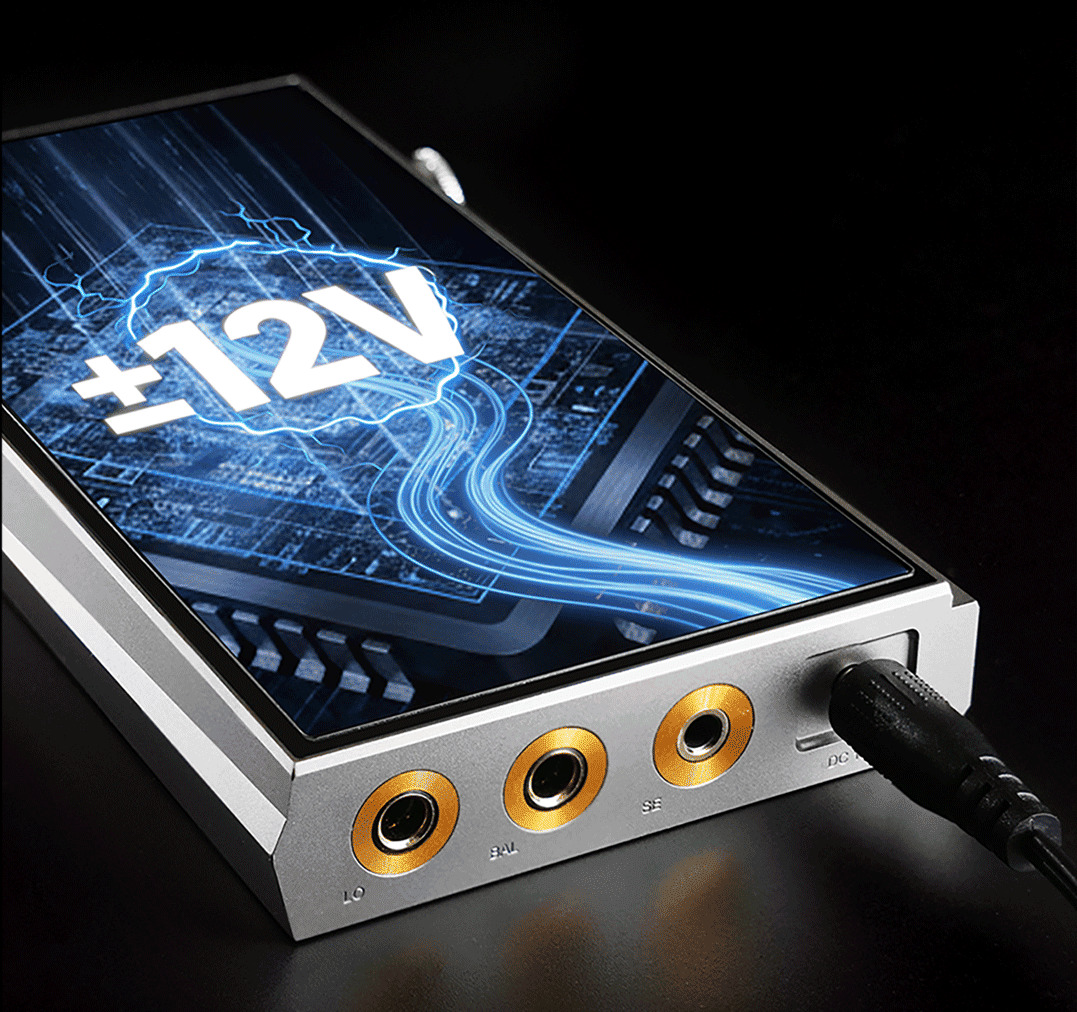

DX270 oferă o posibilitate specială de utilizare a unei surse externe de alimentare DC de 12 V. Atunci când este alimentat extern, tensiunea de alimentare a amplificatorului poate fi mărită de la ±8 V la ±12 V, activând modul Super Gain.

În acest mod de funcționare, dispozitivul este capabil să livreze până la 1575 mW + 1575 mW de putere la o sarcină de 32 ohmi, fiind astfel potrivit și pentru alimentarea căștilor cu cerințe mari de putere.

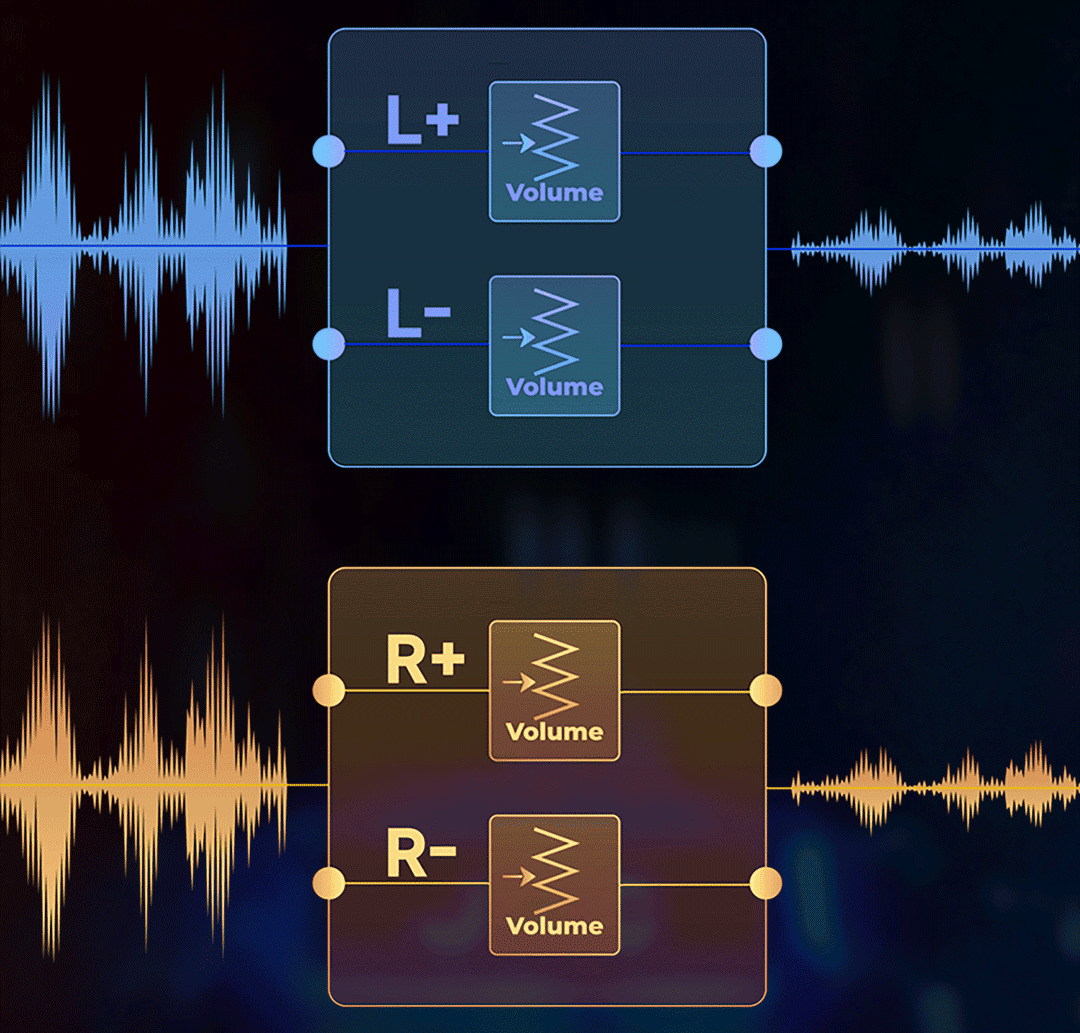

DX270 utilizează două circuite integrate JRC de reglare a volumului analogic cu două canale, care realizează un control al volumului pe patru canale.

Sistemul reduce eficient nivelul de zgomot chiar și la un volum redus, în timp ce la un nivel normal de ascultare oferă o valoare SINAD de peste 91 dB la un semnal de ieșire de 50 mV.

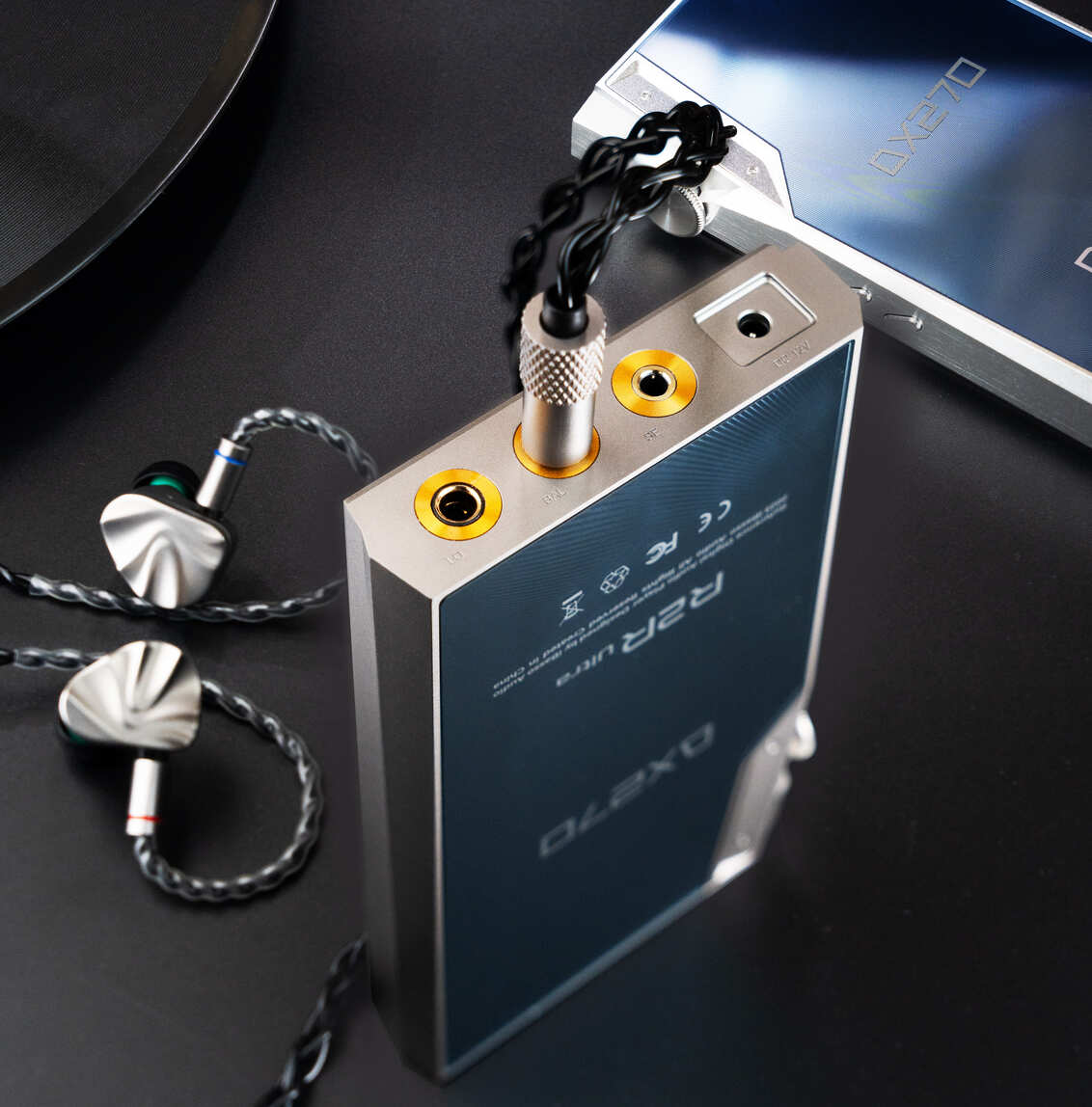

Ieșirea simetrică pentru căști de 4,4 mm oferă o putere de amplificare ridicată, în timp ce ieșirea de 3,5 mm este compatibilă cu căști și IEM-uri convenționale single-ended.

Ieșirea de linie de 4,4 mm permite conectarea unui amplificator extern, iar ieșirea digitală coaxială de 3,5 mm acceptă transmisia semnalului digital de până la 384 kHz.

În modul USB DAC, DX270 poate fi utilizat și ca DAC extern R2R de înaltă rezoluție alături de un computer sau smartphone.
